По-долу представяме основните елементи на една електрическа ограда (електропасти), както и важните параметри на тези елементи.
Ефективността на електрическата ограда се основава на принципа на отрицателния психологически ефект, причинен от първите електрически удари, получени при допир с проводника на оградата. В резултат на това, малко след допира, животните автоматично избягват оградата.
Разбира се, електрическият удар не причинява наранявания, така че здравето и физическата цялост на организма (животно, човек), който докосне жиците на оградата, не са застрашени по никакъв начин. Нашата компания произвежда устройства, които генерират импулси с високо напрежение в съответствие с европейските директиви CE.
Основният принцип на електропастира е поразяването с много кратък импулс с високо напрежение, който предизвиква много неприятно усещане. Честотата на тези импулси е приблизително една секунда, така че няма продължително електрошоково въздействие и обектът, докоснал оградата, има достатъчно време да се отдалечи.
Основният принцип на електропастира е поразяването с много кратък импулс с високо напрежение, който предизвиква много неприятно усещане. Честотата на тези импулси е приблизително една секунда, така че няма продължително електрошоково въздействие и обектът, докоснал оградата, има достатъчно време да се отдалечи.
Самото поразяване с ток всъщност е късо съединение между проводника на електрическата ограда и земята – за правилната работа е необходимо едновременно докосване на проводника на оградата и земята. Поради това е много важно да се изолира ефективно електрическият проводник на оградата от околната среда, за да не се причиняват малки къси съединения, които намаляват ефективността на системата (чрез намаляване на енергията на импулсите, които биха произвели нивото на токов удар, необходимо за правилното функциониране на системата).
Трябва също да се отбележи, че растителността, която докосва проводниците на оградата, значително намалява ефективността на системата чрез малки къси съединения (живата растителност провежда електричеството сравнително добре), затова е необходимо периодично да се коси тревата покрай електрическата ограда.
Електрическата ограда не трябва задължително да бъде затворена система; тя може да бъде с всякаква форма. Всъщност, електрическите оградни проводници могат да бъдат инсталирани успоредно на съществуващи структури (други огради, сгради и т.н.).
Основните елементи на електропастира са:

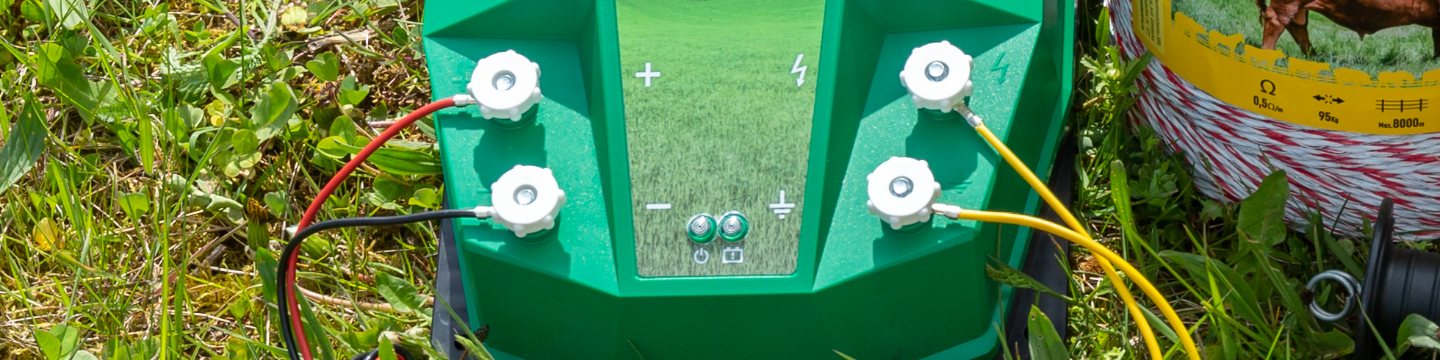

Енергизаторът (генераторът на импулси)
Той е основният елемент на системата. Генерира приблизително един импулс с високо напрежение (6000-10000 V) всяка секунда. Тези импулси се провеждат в проводниците на електрическата ограда (специални проводници от синтетични пластмасови влакна, съдържащи метални вложки). Следователно, Следователно, електрическата ограда НЕ се захранва директно с постоянен или променлив ток при никакви обстоятелства!
Важен параметър на генератора е енергията на импулсите. Тя се измерва в джаули (J). Например, устройство с мощност 7 джаула може да захранва електрическа ограда с максимална дължина 25 км. Генераторът трябва да се монтира на места, защитени от влага.
Захранване на генератора
Енергизаторът се захранва с 12 V DC.

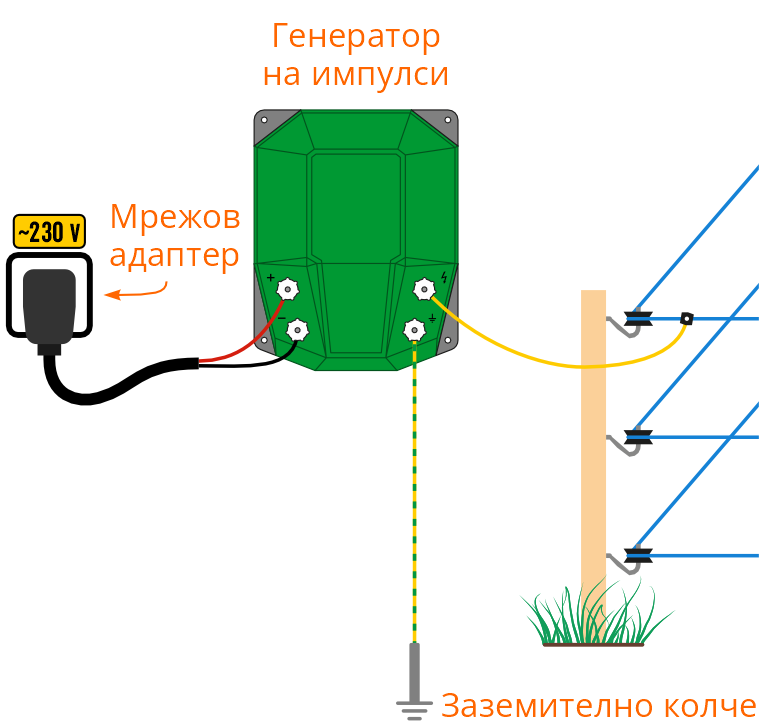

Най-простият вариант е да го захранвате от 230 V електрическа мрежа, като използвате 230/12 V адаптер, но този вариант не е възможен, ако електрическата ограда е инсталирана в отдалечени райони.
Захранването може да се осигури от 12 V автомобилна батерия. В този случай устройството ще работи приблизително една седмица с 45 Ah батерия, така че батерията трябва да се презареди/замени в рамките на този период.
Захранването от 12 V акумулатор може да бъде удължено с помощта на соларна система за презареждане, която е най-идеалният метод за захранване, тъй като системата може да работи непрекъснато – през деня соларната система презарежда акумулатора, а през нощта акумулаторът доставя съхранената енергия, без да се разрежда до сутринта.
Слънчевият панел трябва да бъде монтиран под ъгъл 45 градуса, обърнат на юг. Той трябва да бъде свързан с акумулатора чрез регулатор (контролер) на заряда – това гарантира, че са изпълнени редица изисквания, основните от които са управление на енергията, защита от претоварване и осигуряване на частично зареждане дори при облачно време.
Заземяване
Заземяването представлява отрицателния полюс на електрическата ограда и е свързано с отрицателната клема на импулсния генератор.
Препоръчва се да се използват поцинковани метални пръти (шини) с дължина най-малко 1 м. За по-дълги електрически огради (2-10 км) трябва да се създадат няколко заземявания на разстояния от 1-2 м, свързани паралелно.
Качеството на заземяването е много важно в системата на електропастира, защото когато оградата бъде докосната, токовия кръг, захранван от енергизатора (генератора на импулси), се затваря през земята. Качеството на заземяването намалява значително, ако се използва къса, ръждясала метална шина или ако заземяващата шина е забита в суха пръст.
Високоволтов кабел
Използва се за предаване на високоволтови импулси от енергизатора към оградата. Наличието на специална изолация, гарантира предаването на импулсите без загуби.
Колчета
Изработени от дърво, пластмаса, бетон или метал структури, върху които са монтирани изолатори, които от своя страна поддържат проводника на електрическата ограда. Стълбовете, разположени в ъглите, краищата или тези, които съставляват вратата, трябва да са с по-висока стабилност и да бъдат забити по-дълбоко в земята.
Проводник за електрическа ограда
Той осигурява предаването и излагането на електрически импулси, генерирани от енергизатора. Изработен е от здрави пластмасови влакна и съдържа тънки метални жички, които ефективно провеждат електричество.
Проводникът има два основни параметра, които определят правилния избор на типа проводник:
Якост на скъсване – изразява се в кг. За домашни животни е достатъчен проводник със стойност под 100 кг, но за диви животни стойността трябва да е над 100 кг.
Електрическо съпротивление – изразява се в Ω/m (ом на метър). Колкото по-ниска е стойността, толкова по-добре проводникът проводи електричество, така че загубата на енергия на дълги разстояния не е толкова значителна. Примерни стойности:
под 1 Ω/m – може да се изгради дълга електрическа ограда, приблизително 10-12 км.
над 1 Ω/m – може да се изгради електрическа ограда със средна дължина.
над 10 Ω/m – може да се изгради къса електрическа ограда, максимум 500 м.
Изолатори
Изолаторите осигуряват изолацията на проводниците на електрическата ограда от носещите конструкции, като предотвратяват нежелани къси съединения и загуба на импулсна енергия.

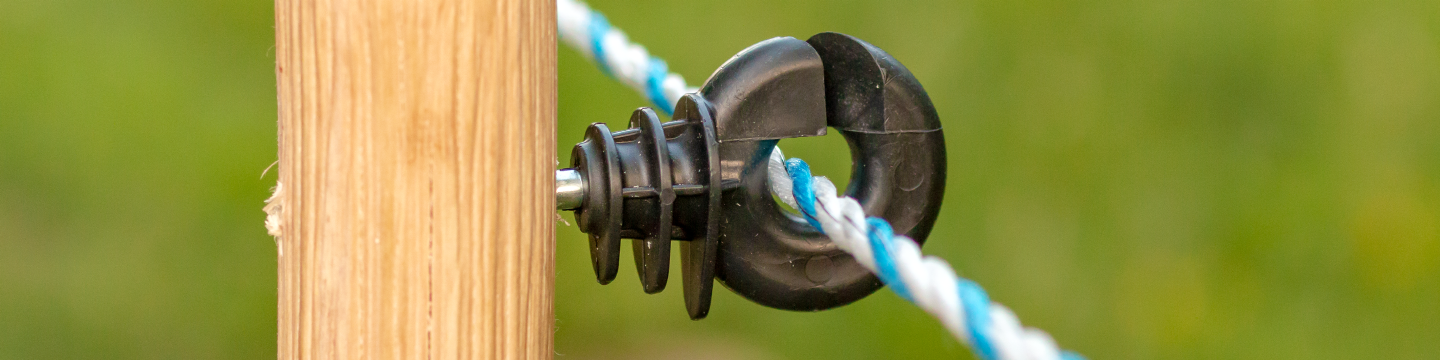

Пръстеновидни изолатори
Универсални изолатори, през които лесно може да премине проводникът на електрическата ограда. ВНИМАНИЕ: не усуквайте проводника върху тези изолатори – само така може да се гарантира еластичността и възможността за повторно натягане на проводника!
Ъглови изолатори (за ълъл и край на оградата)
По-здрави изолатори, които са подходящи за ъглите и края на оградата.
Врата и конектори за врата
Вратата позволява на животни, машини и хора да преминават през електрическата ограда. Най-практичният дизайн е вратата с метална пружина.
Конекторите на вратата осигуряват трайна галванична връзка. Тези конектори ефективно заменят импровизираните решения с възли.

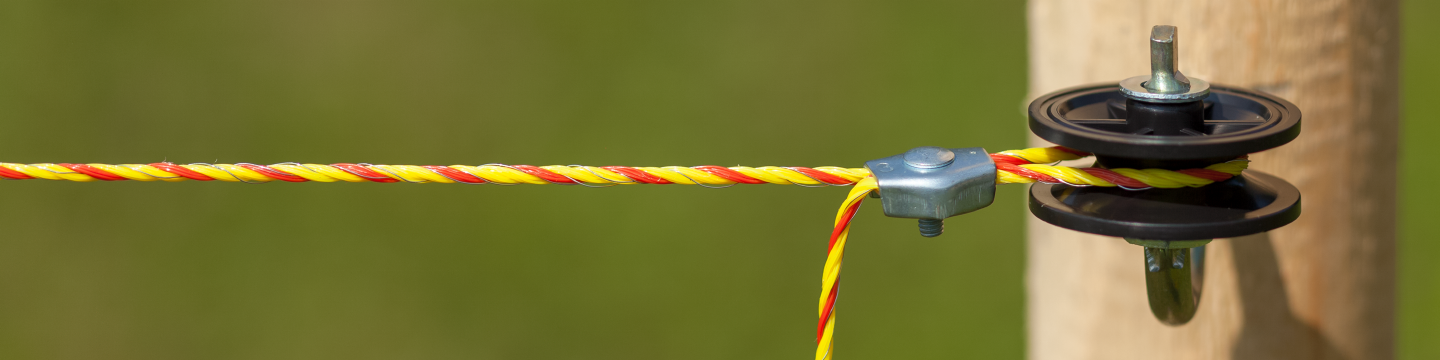

Конектори
Метални елементи за удължаване и свързване на проводниците. ВНИМАНИЕ: Не удължавайте и не свързвайте проводниците с възли!
Предупредителни табели
Всички части на електрическата ограда, поставена по улици или пътища, трябва да са маркирани на всеки 5-20 м с предупредителни табели.
Междинни връзки
На разстояния от 50-100 м свържете успоредните проводници (редове), за да осигурите правилното електрозахранване на всеки ред.
