Това ръководство се основава на изграждането на електрическа ограда с шнур, но техниките и правилата за изграждане са валидни и за огради, използващи въже или лента.
Модерна електрическа ограда може да бъде изградена с обикновени инструменти и някои основни познания за самостоятелно изпълнение. Следователно не е задължително да се вика експерт или да се използват професионални инструменти.
Препоръчително е да проектирате системата от самото начало с части, специално предназначени за изграждане на електрически огради. Това ще ви спести време и енергия, но най-важното е, че ще гарантира, че оградата ще функционира дълго време.
На първо място, много е важно да се разбере как работи електрическата ограда. С тези знания системата може лесно да бъде проектирана и да се създаде списък с необходимите материали. Освен това, след изграждането поддръжката на системата става много по-лесна.
Проектиране
Преди да започнете да изграждате електрическата ограда, препоръчително е да я проектирате на хартия на място. Това ще ви помогне да създадете списък с необходимите материали. Препоръчваме ви да прочетете публикацията в блога Ръководство за проектиране на електрическа ограда, ако все още не сте я прочели.
Необходими инструменти

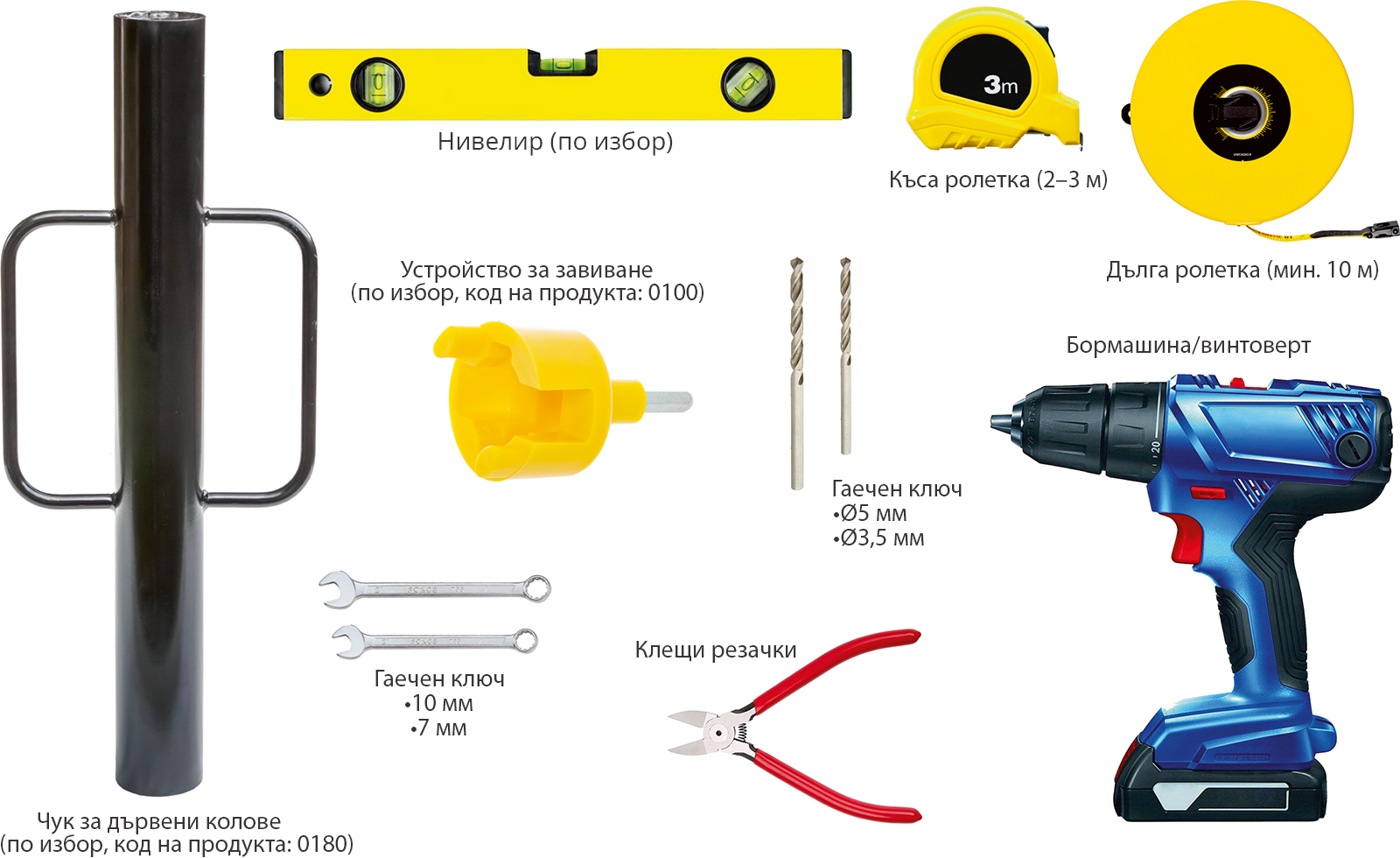

Абсолютно необходими инструменти
Клещи резачки.
Машина (винтоверт) за пробиване/завиване.
Свредла с диаметър ∅5 mm и ∅3,5 mm.
Рулетка 2 или 3 м.
Ключове с фиксирани размери 10 мм и 7 мм или малък регулируем ключ (за затягане на винтовете).
Дърводелски молив.
Изграждане, стъпка 1 – Измерване на позицията на стълбовете/коловете
През тази фаза ще ви е необходима помощ. Ще ви е необходима и ролетка с дължина най-малко 10 метра.
В началото маркирайте мястото на ъгловите стълбове. Те трябва да са по-стабилни, затова е необходимо да бъдат подсилени или, в случай постоянни огради, да бъдат бетонирани.
След това маркирайте местоположението на вратите. Както и ъгловите стълбове, стълбовете на вратите трябва да бъдат много стабилни. Определете ширината на вратата (2-5 м) според типа на вратата, като вземете предвид ширината на оборудването, което ще минава през нея.
Полезни съвети
Анализирайте качеството на почвата в зоните, където ще бъдат поставени колчетата (стълбовете) — ако почвата е прекалено мека, стабилността им ще бъде лоша. Камъните в почвата също създават проблеми при поставянето на колчетата.
Долната част на дървените колчета/стълбове (които се забиват в земята) трябва да бъде третирана срещу гниене.
Обмислете позицията на стълбовете по отношение на проводника на оградата (фиг. 2.1). Колчетата трябва да бъдат разположени вътре в оградата (за да се улесни използването на вратите). В ъглите изолаторите трябва да бъдат монтирани под ъгъл 45 градуса.

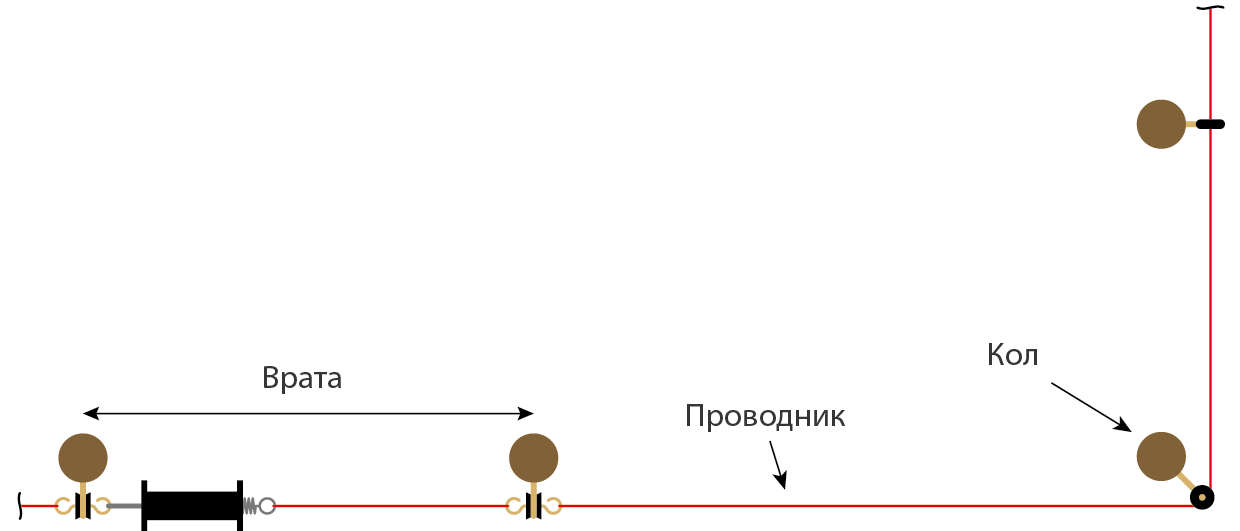

Фиг. 2.1. Теоретично разположение на проводника и изолаторите по отношение на стълбовете (изглед отгоре).
Изграждане, стъпка 2 – Поставяне на стълбовете/колчетата в земята

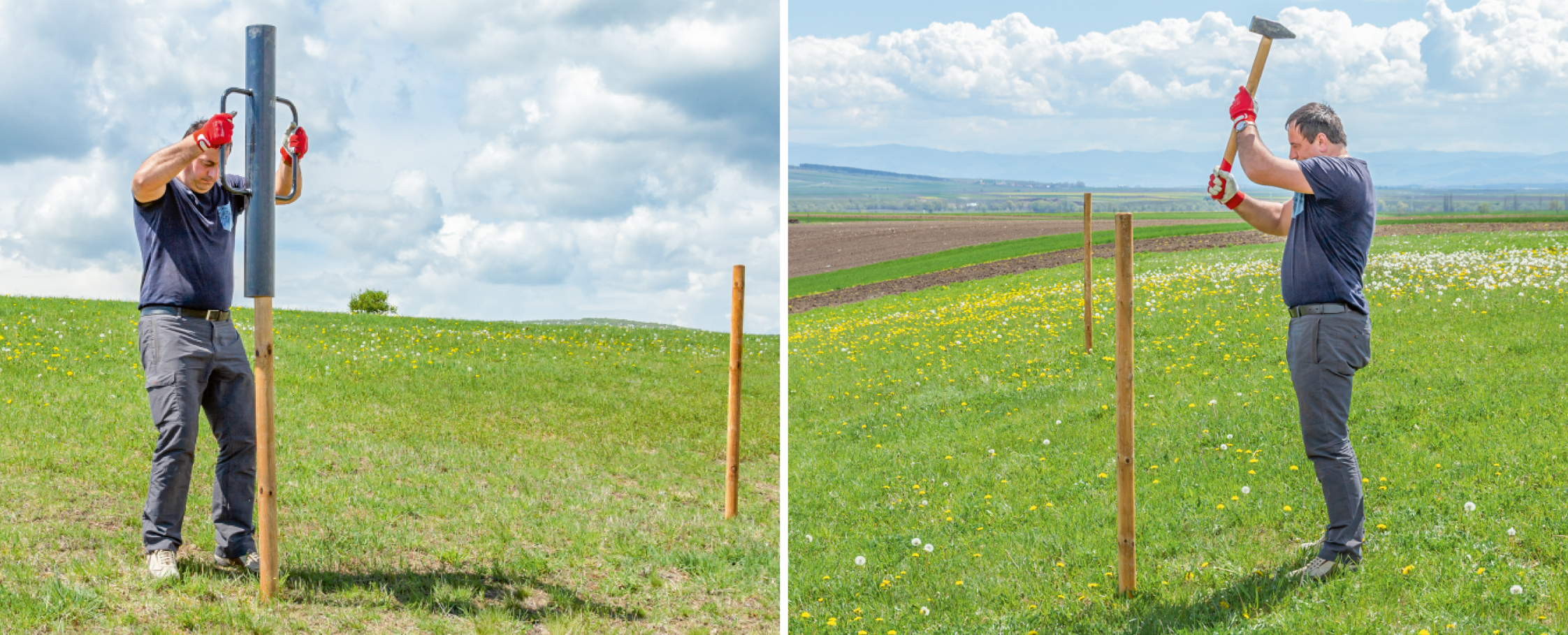

Това е продължителна и изморителна задача, затова се уверете, че сте отделили достатъчно време и енергия за тази фаза. Добра идея е да имате някой, който да ви помогне с тази стъпка.
Ако използвате дървени колчета, идеално е да имате под ръка чук за колчета (продуктов код: 0180). Той е лесен за употреба и не поврежда краищата на колчетата. Разбира се, за тази задача е подходящ и обикновен чук, но върховете на коловете ще се износват много по-бързо.
Вертикалното положение на колчетата може да се провери с нивелир. Положението на колчетата не влияе по никакъв начин на функционирането на електрическата ограда, тъй като засяга само естетичния вид на оградата.
Изграждане, стъпка 3 – Маркиране на местоположението на изолаторите върху стълбовете

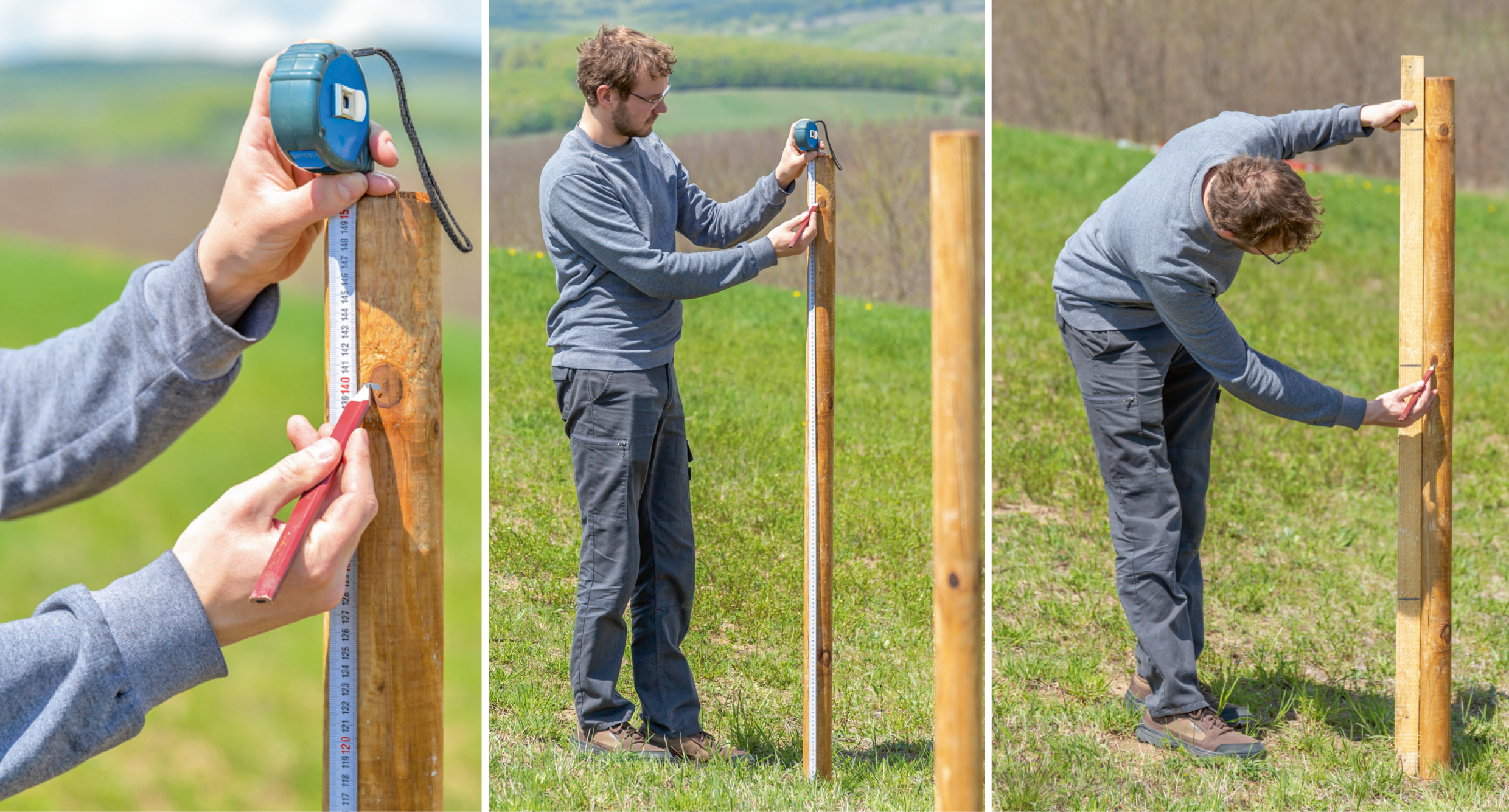

Отбележете с молив мястото на изолаторите върху стълбовете. Имайте предвид следното:
Броят на изолаторите и тяхното разположение на стълба зависи от вида на животното (вижте публикацията в блога Насоки за изграждане на електрически огради според вида на животното). Изолаторите са проектирани така, че височината, на която са завинтени, да съответства на крайната височина на проводника.
Винаги измервайте височината от земята!
Когато маркирате местоположението на изолаторите, вземете предвид позицията на колчетата спрямо оградата (фиг. 2.1, по-горе).
Изолаторите на вратата трябва да са перпендикулярни на проводника (гледано отгоре).
Пръстеновидните изолатори също трябва да са перпендикулярни на проводника.
Ъгловите изолатори трябва да се поставят под ъгъл 45 градуса, ако проводникът променя посоката си на 90 градуса. Ако проводникът променя посоката си под ъгъл, по-голям от 90 градуса, ъгълът трябва да бъде разделен поравно (когато се гледа отгоре).
Изолаторите в края на оградата могат да бъдат поставени перпендикулярно на проводника или успоредно на проводника.
За да улесните процеса, използвайте дървена летва като шаблон, върху който да отбележите височината на изолаторите, а след това пренесете означенията върху всеки стълб.
Изграждане, стъпка 4 – Монтиране на изолаторите на стълбовете

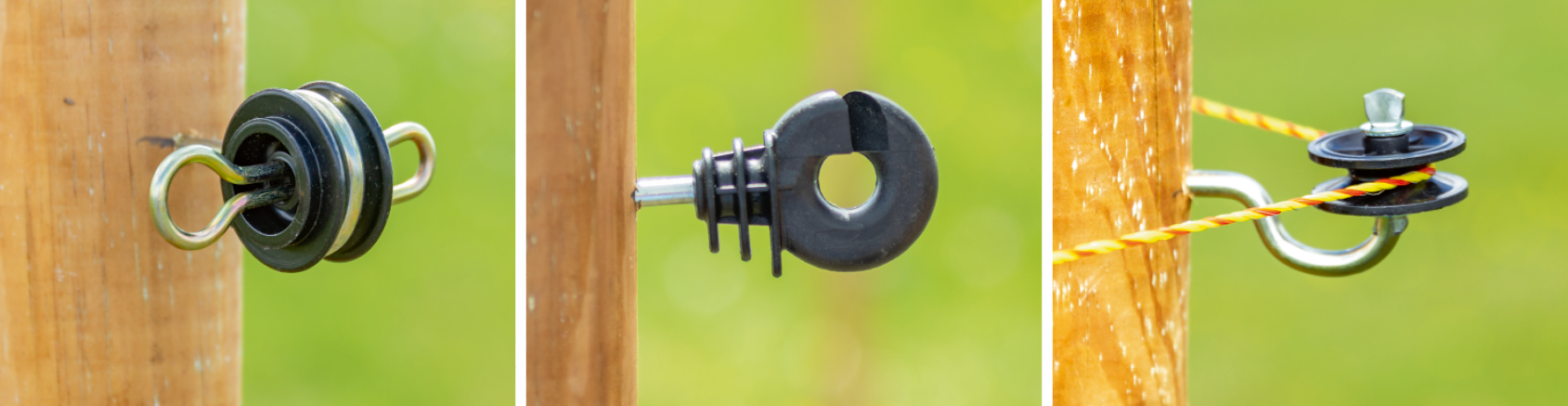

В тази фаза ще ви е необходима акумулаторна бормашина/винтоверт. Използвайте я, за да пробиете пилотни отвори за всеки изолатор, след което завийте изолаторите. Препоръчваме да закупите адаптор за навиване на изолатори (cod produs: 0100).
В случая на дървени стълбове, подготвителните отвори за изолатори варират: за пръстенови изолатори с винтове за дърво се пробива отвор с диаметър 3,5 мм, а за изолатори за врата и ъгли се пробива отвор с диаметър 5 мм. Моля, имайте предвид, че почти винаги са необходими подготвителни отвори, в противен случай изолаторът може да се счупи при завинтването или носещият елемент (стълб, кол) може да се напука. Опитайте се да държите свредлото хоризонтално и перпендикулярно на стълба. Изолаторите с винтове за дърво не трябва да се завинтват докрай. Препоръчително е проводника на оградата да отстои колкото се може по-далеч от стълба, за да се предотвратят нежелани къси съединения.
Никога не използвайте импровизирани изолатори. Спестяванията от изолатори са незначителни в сравнение с щетите, които могат да бъдат причинени от неподходящи такива. Загубата на импулсна енергия при импровизирани изолатори може да доведе до бягство на животни, което е значителна загуба.
Изграждане, стъпка 5 – Монтиране на проводника
Започнете да монтирате кабела от крайния изолатор или изолатора на вратата. Уверете се, че използвате конектор, за да прикрепите края на кабела към крайния/ъглов изолатор (снимка 5.2) и конектор за врата, за да прикрепите кабела към изолатора на вратата (снимка 5.3). Въпреки че връзването на възли на проводника изглежда много по-лесно, това не е трайно решение. Освен лошия електрически контакт, възлите не позволяват последваща настройка на натягането на проводника, както конекторите.
Когато стигнете до другия край, закрепете проводника отново с конектор. Ако продължавате с нов ред, проводникът не е необходимо да се реже; той може да се закрепи с конектори и монтажът да продължи в обратна посока (снимка 5.4).
За да се повиши ефективността на оградата, се препоръчва редовете проводници да се свързват помежду си на разстояния от приблизително 100 м (снимка 5.5). Използвайте конектори и за междуредовите връзки.
Удължаването на проводника може да се осъществи с помощта на конектори. Тъй като проводникът съдържа сравнително малък брой метални жила, обикновените възли не осигуряват добър контакт. Конекторите, от друга страна, упражняват натиск върху сравнително голяма площ, като по този начин образуват галваничен контакт, който трае по-дълго.
Забранено е да се усуква проводникът върху изолаторите! Еластичността на проводника изчезва напълно, което го прави много по-лесно податлив на скъсване, а последващото регулиране на натягането става почти невъзможно.
Избягвайте контакт между проводника и растения, тъй като те провеждат добре електричеството, образувайки малки къси съединения, които значително намаляват ефективността на оградата. Растенията, които растат в близост до оградата, трябва да се отстраняват периодично.
Изграждане, стъпка 6 – Монтиране на вратите
Вратата е изградена със специални изолатори, наречени изолатори за врата (кодове на продуктите: 0072, 0166 и др.). Тези изолатори са по-здрави и са оборудвани с кука, на която се закрепва дръжката на вратата или проводникът на оградата. Изключение прави случаят, когато се изгражда врата, която се използва рядко (вижте публикацията в блога Ръководство за проектиране на електрически огради – Проектиране на врати. Видове врати), защото в тази ситуация вратата се формира от удължението на проводника на оградата и е необходим само един изолатор за врата.
Дръжката на вратата е незаменима част от нея – тя е добър изолатор, който гарантира, че човекът, който борави с вратата, няма да бъде поразен от ток. Вътре в дръжката има пружина, която регулира натягането на проводника (кодове на продуктите: 0075, 0156, др.).
Връзката между проводника и изолатора на вратата може да се осъществи с помощта на комплект конектори за врата (cod produs: 0125). Комплектът се състои от конектор за проводник и пръстеновиден конектор. Когато вратата е отворена, електрическата проводимост в оградата се прекъсва. Обикновено това не представлява проблем за кратко време. Ако обаче вратата се отваря често, може да се осигури непрекъснат електрически контакт с помощта на подземен кабел. Този кабел има специална изолация (продуктов код: 0111, 0176 и др.), която позволява пренос на високо напрежение под земята, без импулсите да губят мощност.
Изграждане, стъпка 7 – Позициониране на ергизатора (генератора на импулси). Заземяване
За да позиционирате правилно енергизатора, имайте предвид следното:
Място, защитено от влага — това е най-важното изискване, тъй като влагата е основната причина за неизправности. Най-подходящото място за устройството е затворено пространство, а в отдалечени райони е подходяща и конструкция, състояща се от два стълба с покрив. Ако системата се захранва от слънчев панел, панелът може да служи и като покрив.
Поставете го възможно най-близо до оградата — идеалният случай е, когато имаме къса връзка между устройството и оградата. В противен случай импулсите могат да се предават чрез проводник, монтиран на изолатори, или с високоволтов кабел (продуктов код: 0176, 0111, др.).
Възможност за създаване на заземителна връзка в непосредствена близост.
Възможност за захранване от електрическата мрежа ( при необходимост).

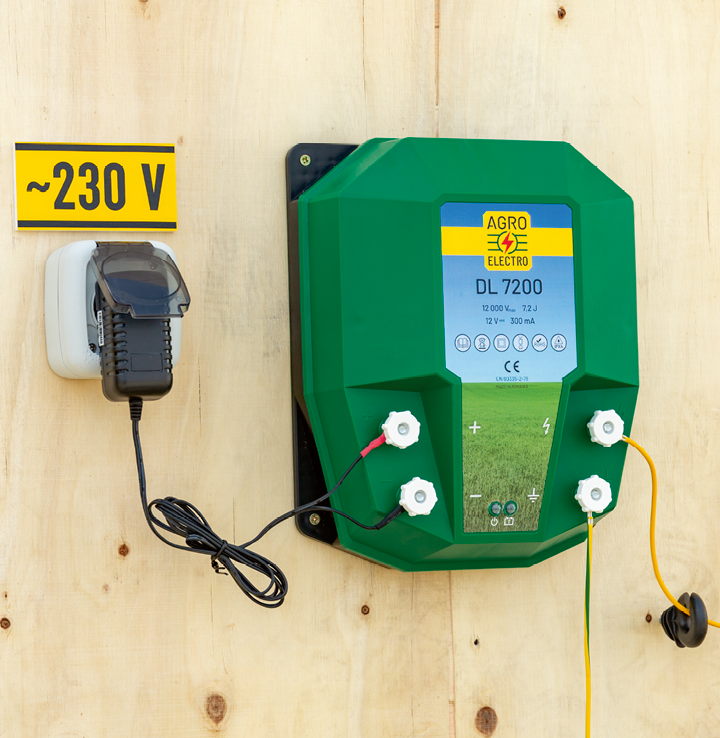

Най- добрата позиция за монтаж на енергизатора е вертикалната. Устройството трябва да бъде закрепено с четири винта. Определете и мястото на захранващия адаптер или автомобилния акумулатор.
Внимание! Разстоянието между заземителния проводник и проводника за високо напрежение трябва да бъде най-малко 5 см. Захранващите кабели също трябва да се държат на разстояние от поне 5 см от заземителния проводник и високоволтовия проводник.
Ако изходният импулсен кабел е твърде къс, той може да бъде заменен с високоволтов кабел (код на продукта: 0111).
Свързването към електрическата ограда се извършва с предвидения за целта кабел с щипка тип крокодил. Ако оградата ще се използва за по-дълъг период от време, свързването трябва да се извърши с кабелен конектор.
Заземяване
Заземяването е изключително важен елемент от системата на електрическата ограда. Докосването на проводниците на оградата води до реален токов удар само ако животното докосва и земята. Затова доброто заземяване е също толкова важно, колкото и качеството на оградата.
Внимание: строго е забранено да се използва съществуващата електрическа мрежа за заземяване! Ако енергизаторът не функционира правилно и високо напрежение достигне заземяването, устройствата, свързани към електрическата мрежа (телевизор, радио, компютър и др.), могат да претърпят непоправими щети! Затова енергизаторът трябва да има отделно заземяване.
За добро заземяване използвайте поцинкована метална шина, която се забива в земята на дълбочина най-малко един метър. Металната шина с резба M12 и дължина един метър (код на продукта: 0088) е идеална за тази цел.
За дълги огради (2-3 км+) или ако почвата е предимно суха, се препоръчва да се създадат няколко заземителни връзки.
Сглобяване на система за слънчево захранване
Съвременно решение за захранване на електрическа ограда е слънчевият панел. Това е изгоден метод, особено на места без достъп до електропреносна мрежа 230 V, тъй като може да работи автономно в продължение на години.
Захранването от слънчев панел се състои от три компонента:
Слънчев панел — устройство, което преобразува слънчевата енергия в електрическа енергия. Минималната препоръчителна мощност на панела е 30 W.
Контролер на заряда — сложна електрическа схема, която има няколко функции: стабилизиране на напрежението, защита от претоварване, защита от късо съединение и др. Слънчевият панел може да се свърже с батерията само чрез контролера на заряда!
Акумулатор — киселинен или гелов, 12 V.

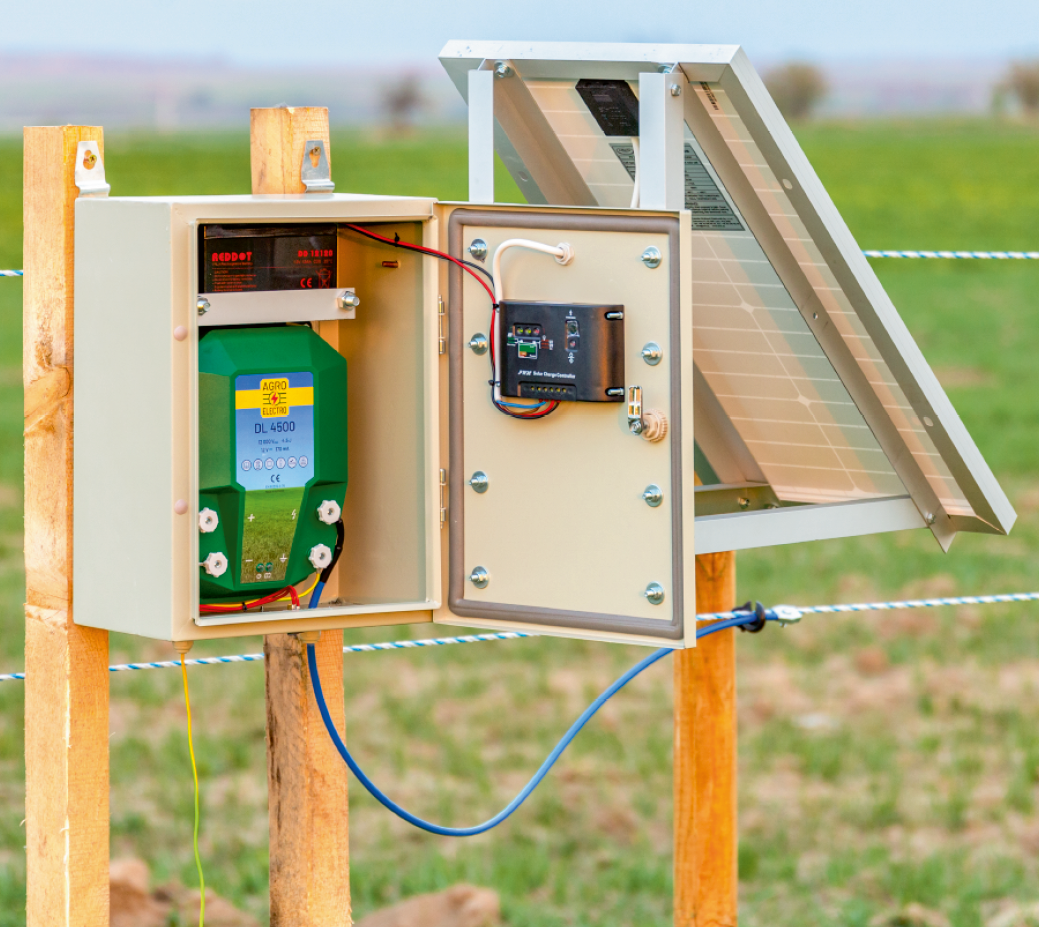

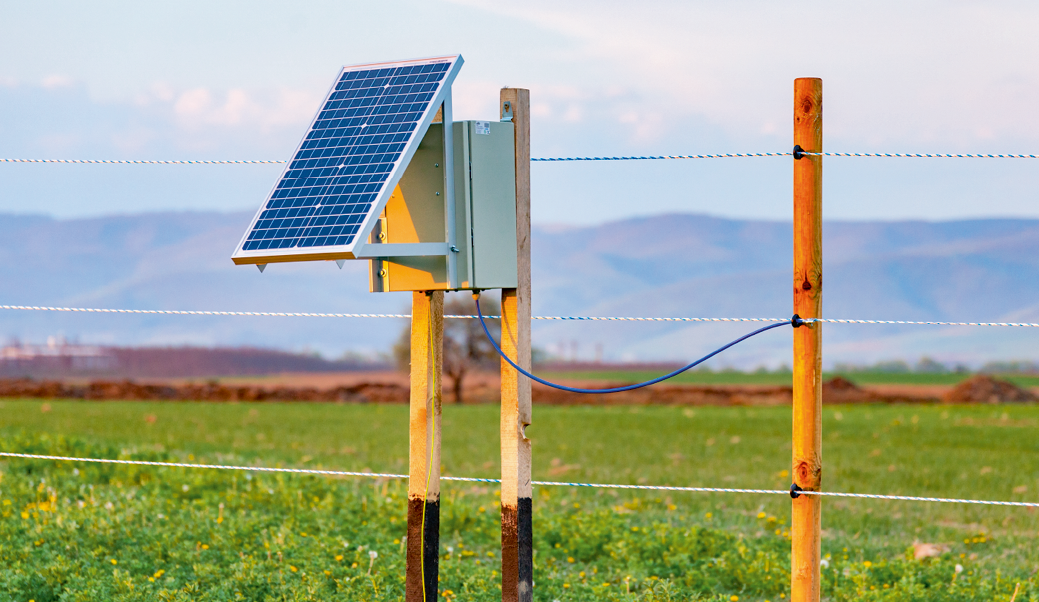

Изграждането на слънчевата система е много просто: панелът се монтира под ъгъл 45 градуса, с лице на юг. Контролерът на заряда трябва да бъде защитен от влага и дъжд – той може да бъде монтиран под слънчевия панел. Батерията не се нуждае от защита от влага.
Нашата компания продава частично сглобена слънчева система (слънчев панел + регулатор на заряда, код на продукта: 0090), но предлагаме и компактна система, която включва слънчев панел, регулатор на заряда и енергизатор, всичко монтирано в метална кутия.
Компактен импулсен генератор:
 |
Компактен енергизатор DL 3200 с 30 W соларна система |
 |
Компактен енергизатор DL 4500 с 30 W соларна система |
 |
Компактен енергизатор DL 7200 с 50 W соларна система |
Изграждане, стъпка 9 – Пускане в експлоатация, тестване
Преди да стартирате системата, внимателно проверете връзките на енергизатора. Проверете цялата ограда, като се уверите, че проводникът на оградата не докосва растителност или опорни елементи.
Преди да включите устройството, изключете кабела от терминала за високо напрежение и оставете само заземяващата връзка включена. След включването, работата на устройството може да се следи по звука: трябва да чувате звуци от електрически разряд на всяка секунда.
Тестване: допрете с отвертка заземителната клема и доближете върха на отвертката до високоволтовата клема на разстояние от приблизително 3 мм. Трябва да видите искри.
За да стартирате системата, изключете захранването, изчакайте няколко секунди, свържете високоволтовия извод и включете захранването.
Измерване на високо напрежение

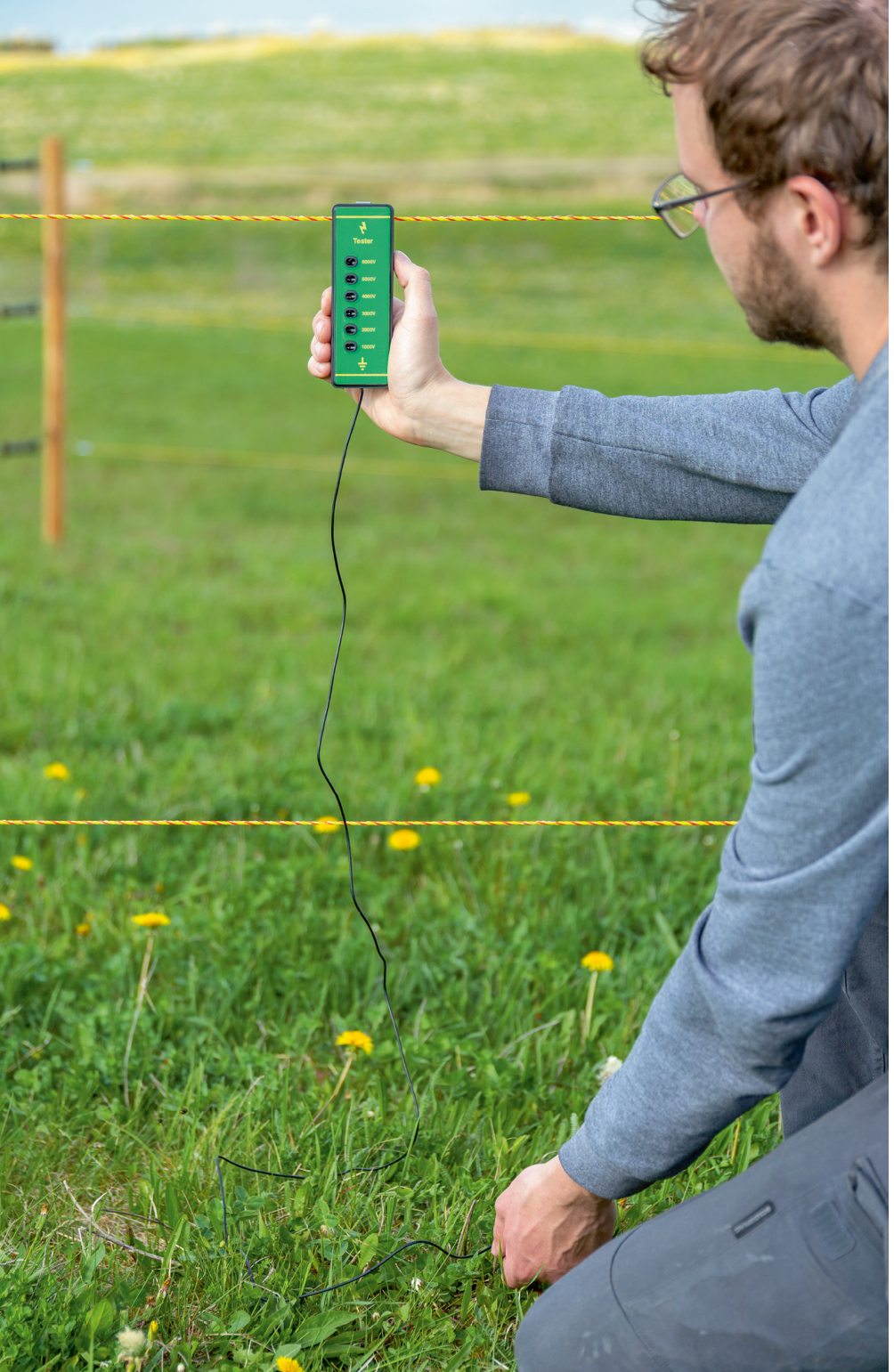

Моля, имайте предвид, че високото напрежение може да се измерва само със специален тестер (код на продукта: 0073). Не се опитвайте да измервате импулсното напрежение със стандартни измервателни уреди, тъй като високото напрежение ще ги повреди безвъзвратно! Също така, не се опитвайте да измервате напрежението чрез допир!
Ако тестерът има заземен терминал, поставете терминала в земята, преди да започнете измерванията. Ако докоснете тестера до оградата, светлините на тестера ще мигат кратко при всеки импулс. Измерете напрежението на оградата и в по-отдалечени зони. За правилна работа оградата трябва да има напрежение от поне 2000 V.
