Монтаж на система за електрическа ограда върху съществуващи конструкции

В тази статия ще разгледаме начини се защитят сгради, намиращи се сред природата, или да се разширят съществуващите огради със система за електрическа ограда. Предлагаме някои практични съвети и препоръки за монтиране на проводници за електрическа ограда върху съществуващи конструкции.

1. Разширяване на съществуващи огради с електрическа оградна система

В някои ситуации съществуващите огради не осигуряват защита срещу избягали или нахлули животни. Ето някои проблемни случаи:

• Кучета, които бягат или влизат под оградата, като копаят.

• Кучета, които бягат или влизат, като прескачат оградата.

• Влизане на диви животни – мечки, диви свине, лисици, елени и др.

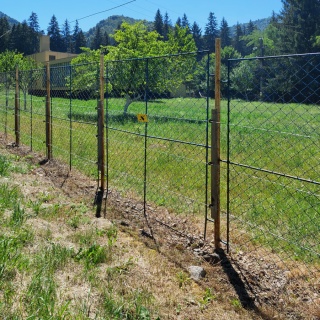

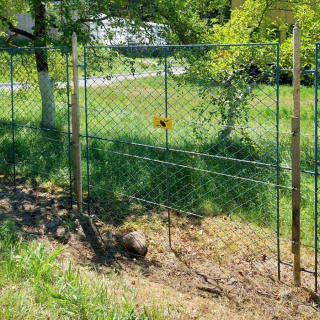

Разширяването на оградата чрез добавяне на електрически кабели е ефективно решение. Има два основни метода за закрепване на изолатори към съществуваща ограда:

1. Чрез монтиране на дълги изолатори (за по-ефективно дистанциране) върху стълбовете.

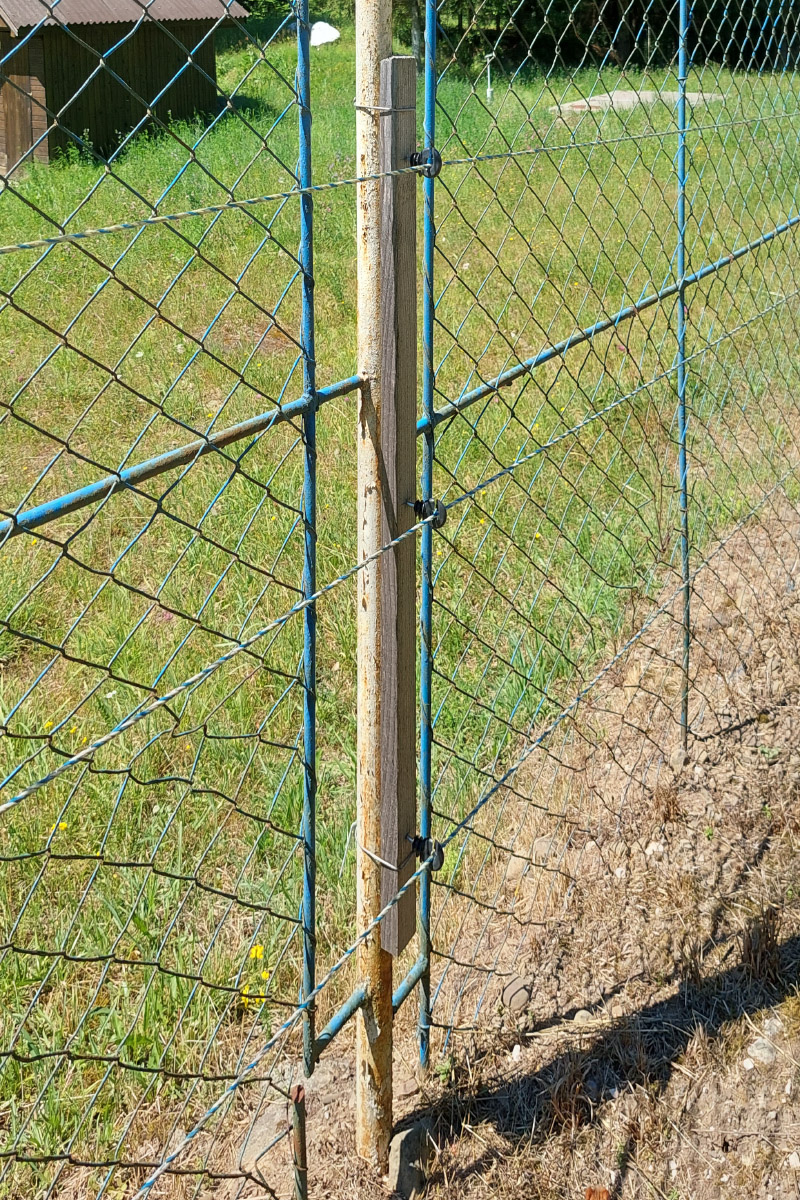

2. Чрез монтиране на изолаторите върху дървена летва, след което я закрепвате към стълбовете/колчетата или дори към самата ограда.

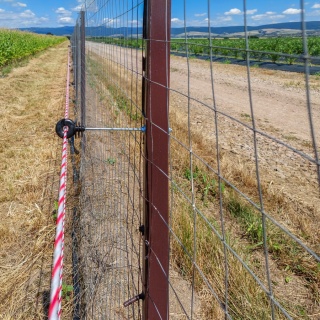

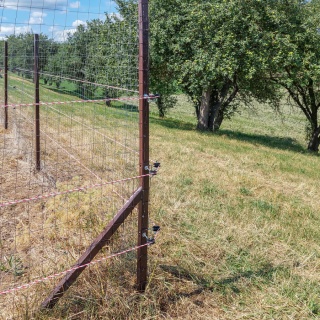

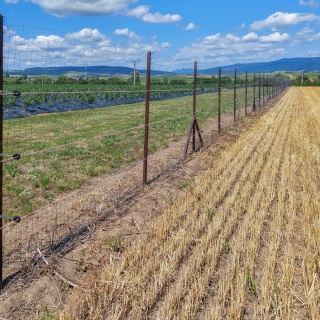

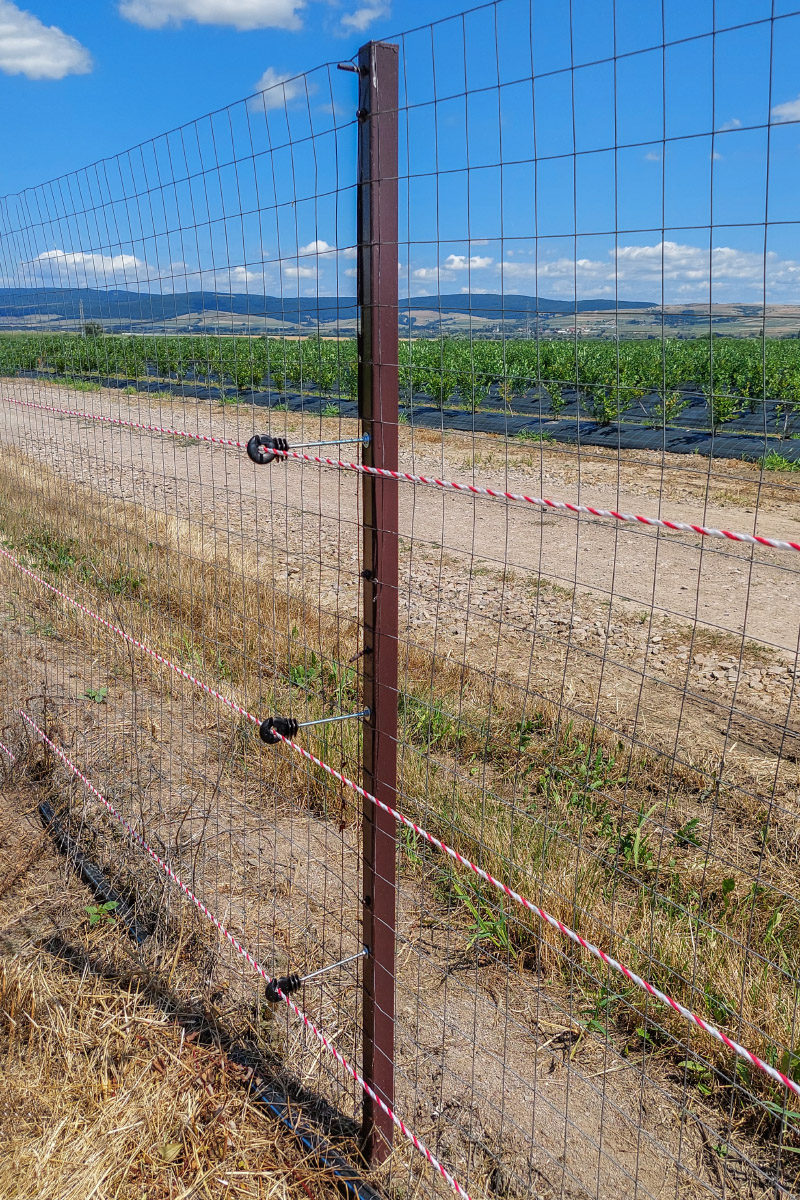

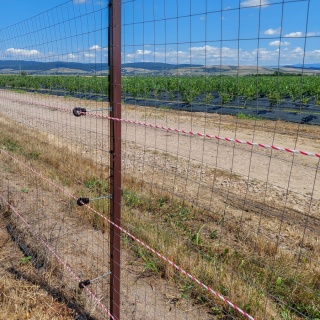

Монтаж на дълги изолатори на стълбове/колчетата

Дългите изолатори (продуктови кодове 0139, 0123, 0123-2 и 0141) осигуряват правилно отстояние между проводника и конструкцията на оградата, като ефективно предотвратяват нежелани къси съединения, които от своя страна драстично намаляват ефективността на системата.

Разбира се, могат да се използват и изолатори с нормална дължина, но ако съществуващата ограда е права, за да се гарантира, че електрическият проводник на оградата не докосва оградата.

Има два вида крепежни елементи за изолаторите (както за дългите така и за късите изолатори):

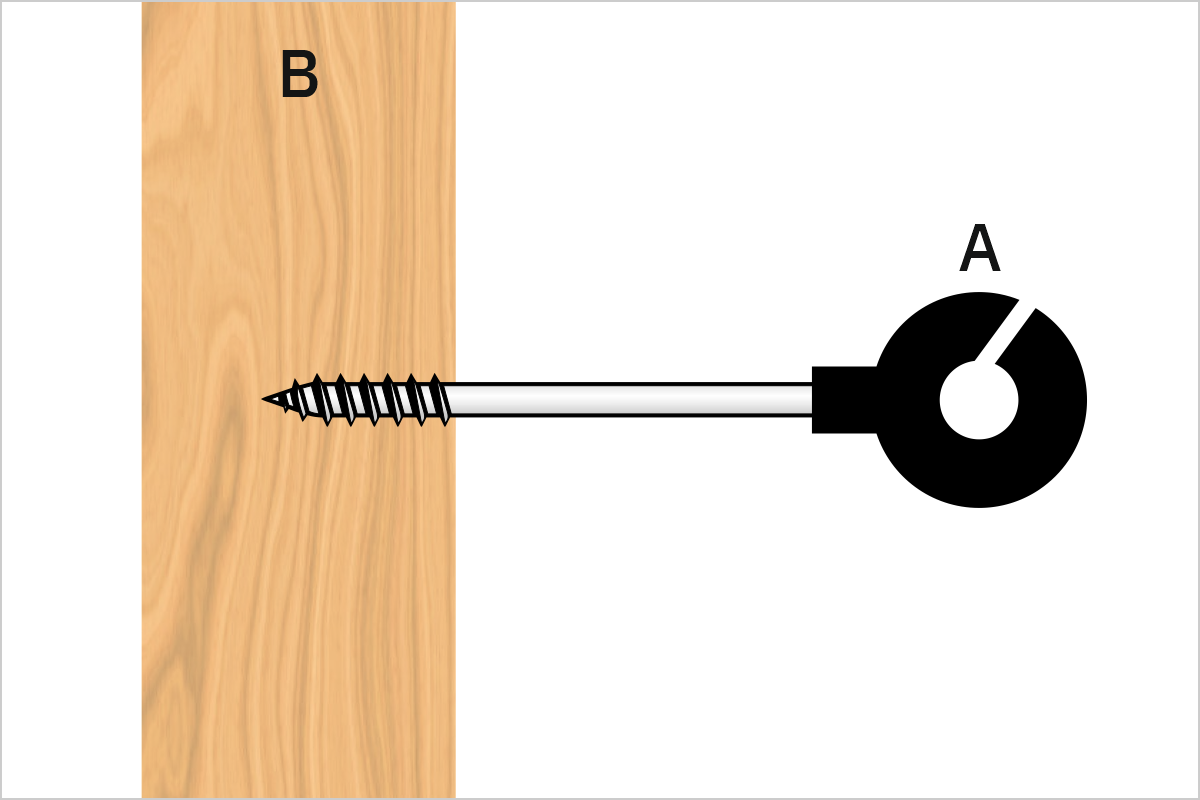

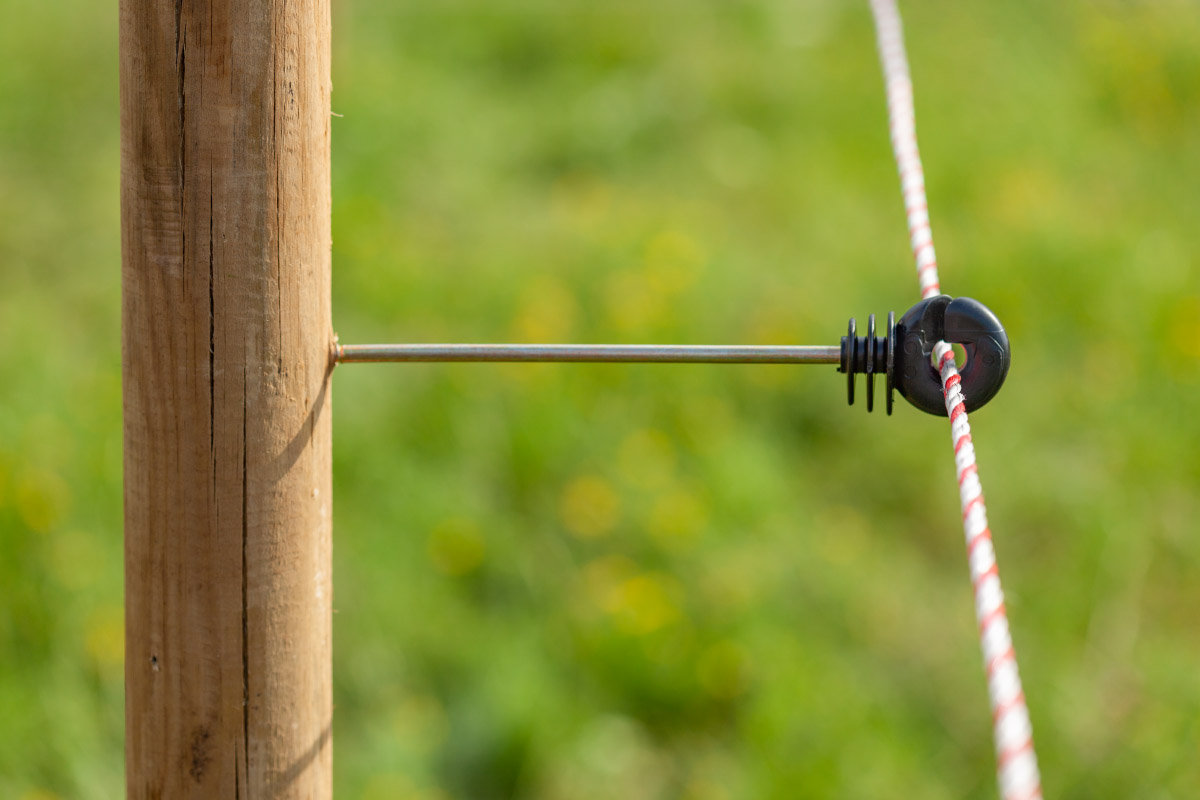

1. Изолатори с винт за дърво (завинтващи се). Те могат да се завинтват в дървени конструкции или други материали с ниска твърдост. Преди завинтването трябва да се пробият пилотни отвори, за да се предотврати повреда на изолаторите по време на завинтването.

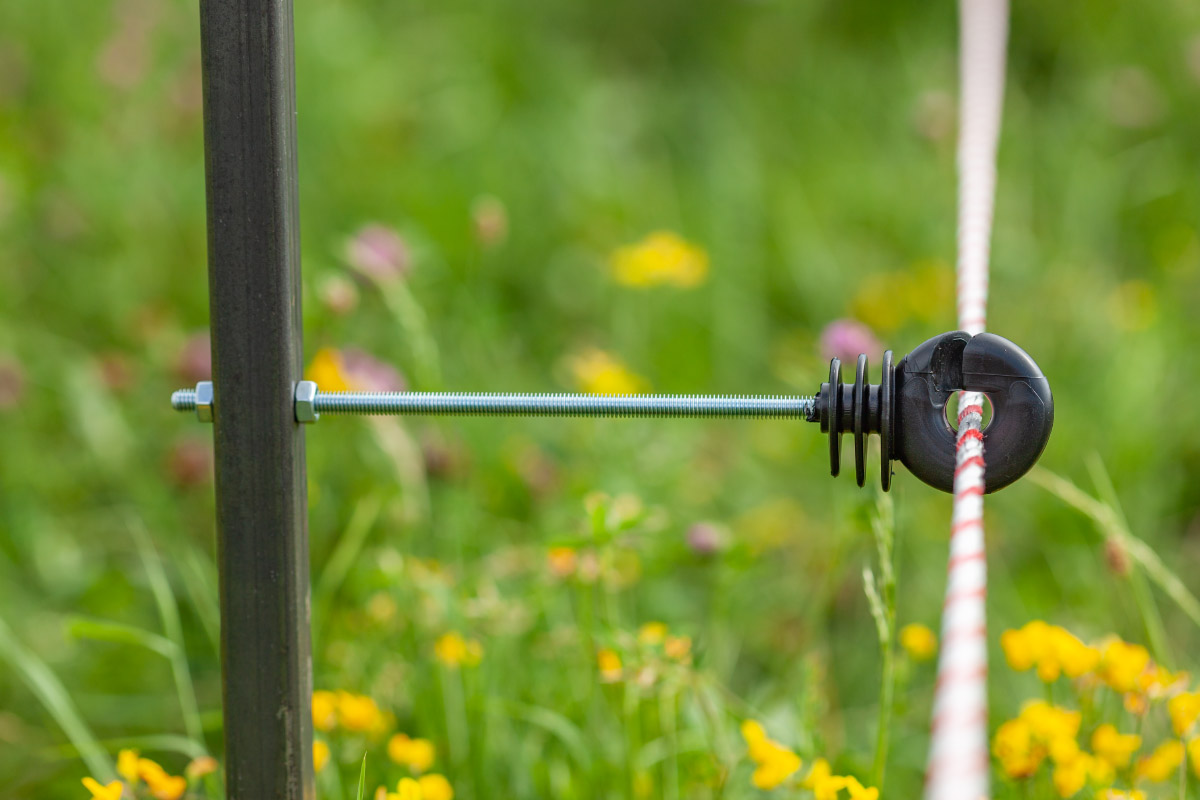

2. Изолатори с метрична резба. Те се монтират с гайки M6. По желание под гайките могат да се поставят шайби, за да се предотврати потъването на гайките в материала, което с времето би отслабило стабилността на изолатора. За да се използва този метод, изолаторът трябва да преминава през конструкцията.

Други методи за монтиране на изолатори с метрична резба

Освен очевидните методи за монтаж на изолатори с метрични резба, има и други методи, които заслужават да бъдат споменати:

A. Навиване на изолатора в опората (глух отвор), след което затягане (фиксиране) на изолатора с гайка.

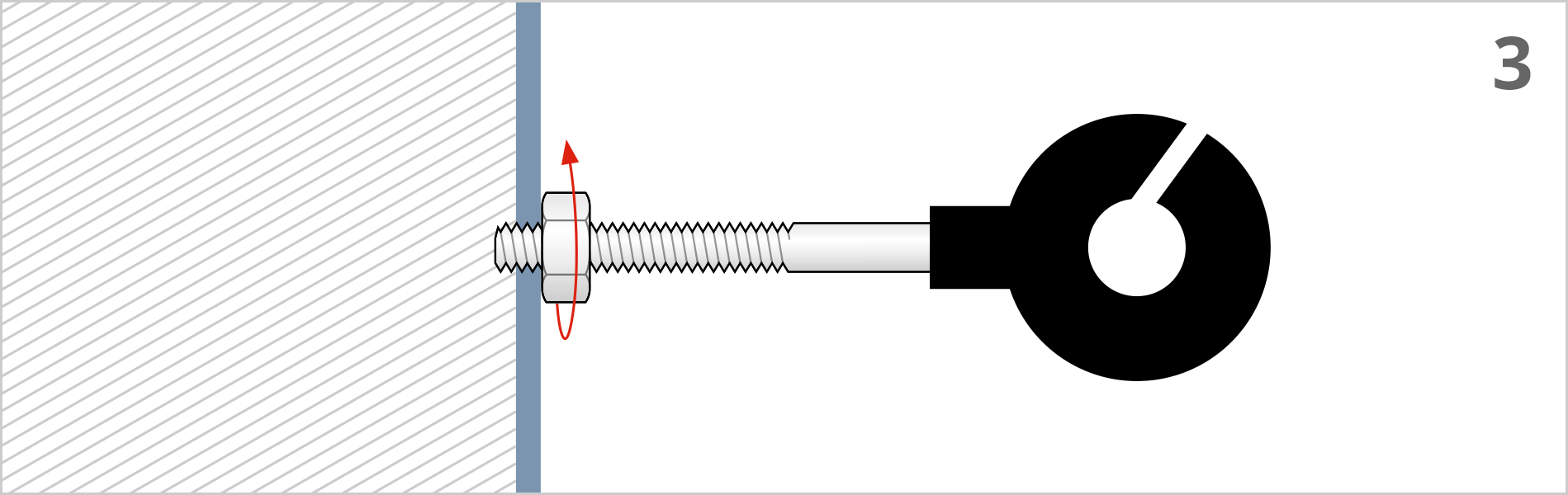

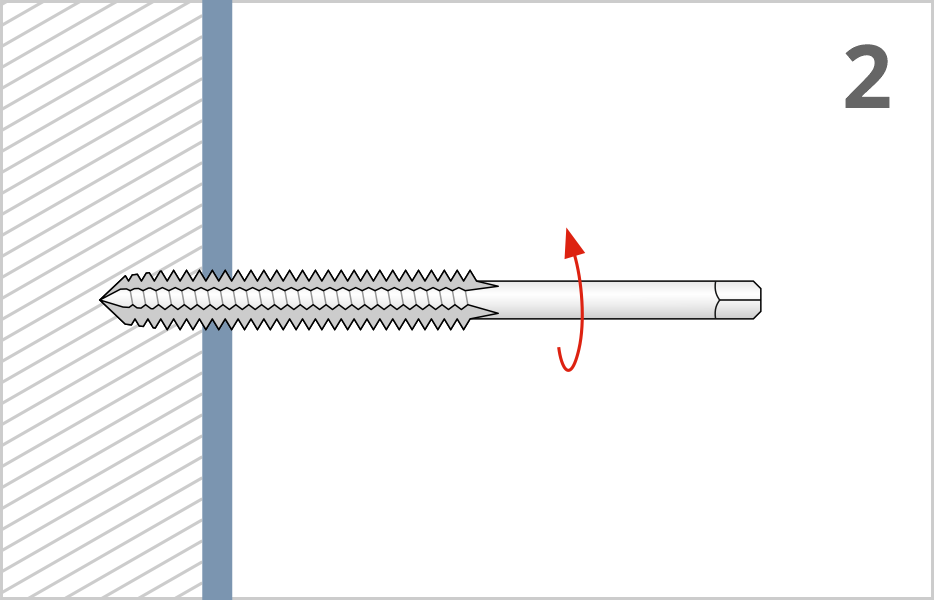

Този метод може да се приложи, ако металният носещ материал на изолатора има минимална дебелина от 3 мм. Тъй като всички изолатори с метрична резба са с диаметър Ø6 мм, пробийте отвор с диаметър Ø4,8 мм (6 × 8 / 10 = 4,8) за резбата. За да го монтирате, завийте гайка M6 върху крачето на изолатора, навийте изолатора в резбата на дълбочина от около 6 мм, след което затегнете гайката.

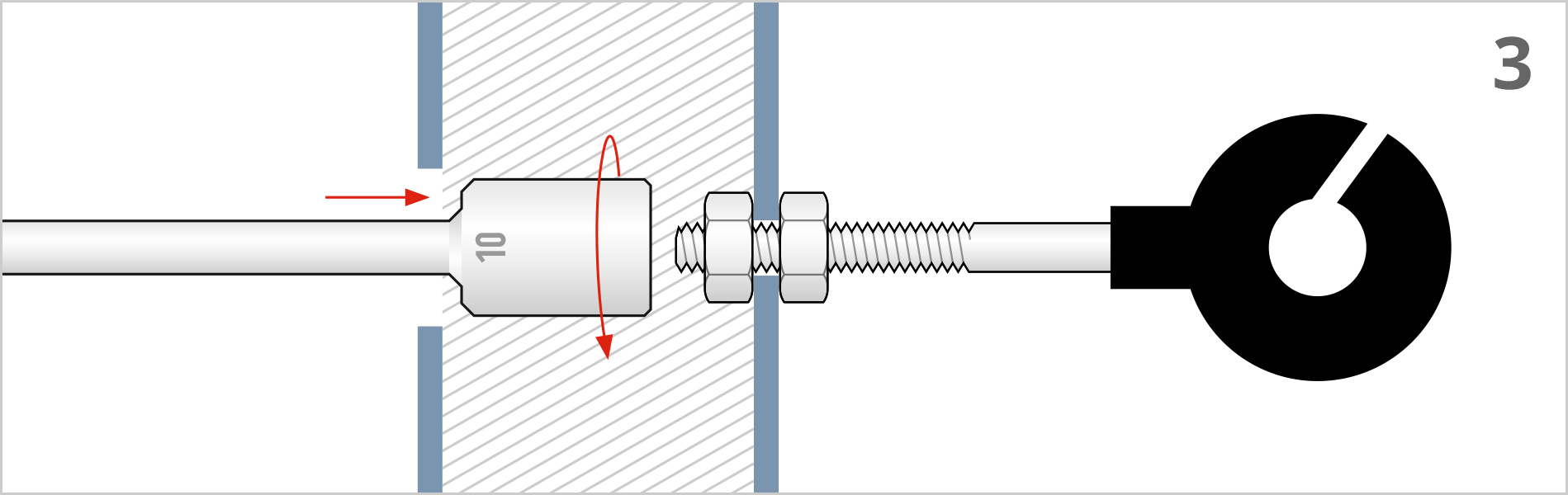

B. Стягане на изолатора вътре в тръбата.

Този метод е се прилага, ако опората е метална тръба, а изолаторът не е достатъчно дълъг – най-често срещаният случай е ъгълът на ограда или врата (тъй като няма дълъг ъглов изолатор или изолатор за врата). Принципът на закрепване е с две гайки, едната вътре в тръбата, а другата извън нея.

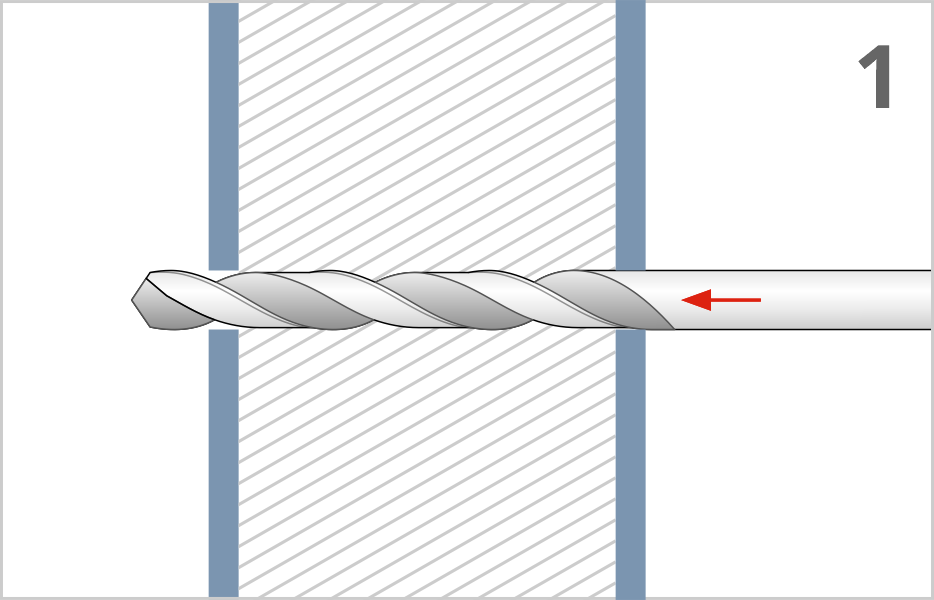

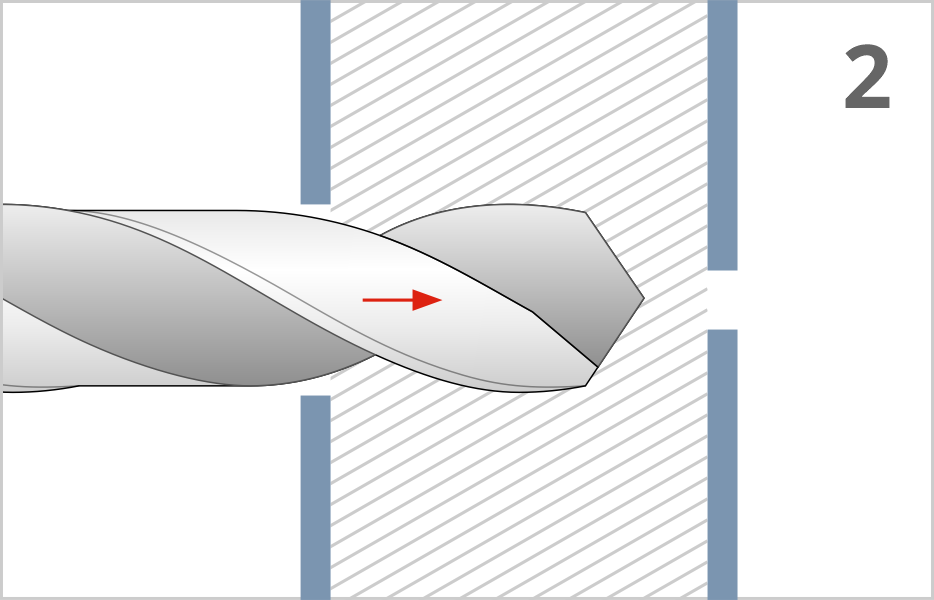

В тръбата се пробива отвор с диаметър Ø6 мм, след което отворът отзад се разширява, така че да може да се побере 10 мм глух ключ или камък (за гайката M6). Изолаторът се закрепва чрез затягане на гайката вътре в тръбата.

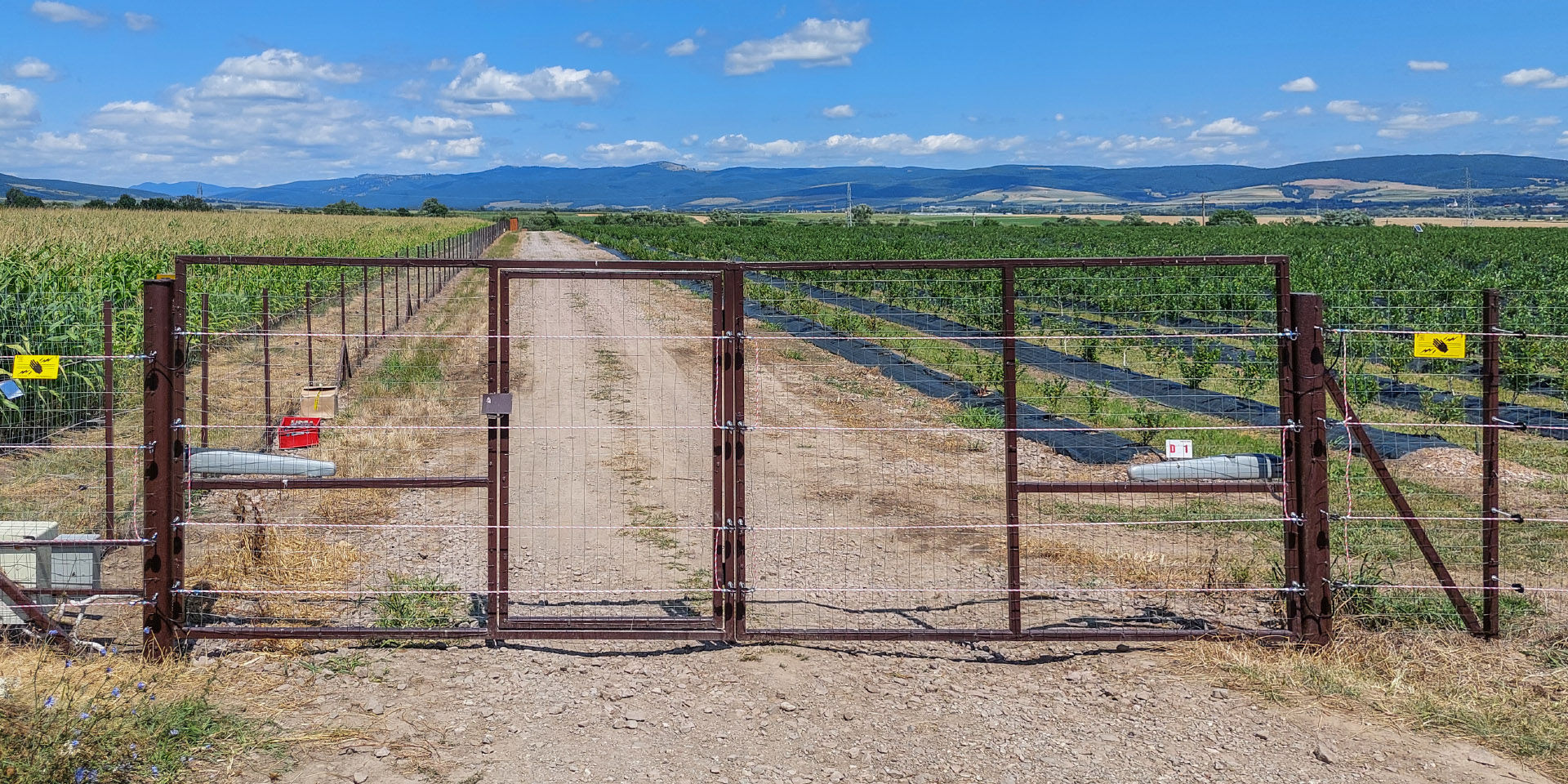

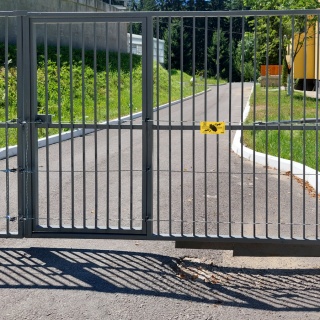

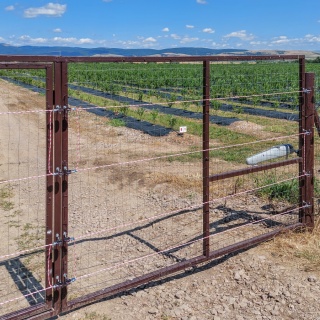

Врата

Проектирането и изграждането на система за електрическа ограда при съществуващи вече врати (порти) изисква специално внимание. По принцип, проводниците на електрическата ограда са отделни конструкции на всеки елемент от съществуващата ограда. Тези конструкции са свързани помежду си с гъвкав кабел за високо напрежение (кодове на продуктите: 0176 и 0111).

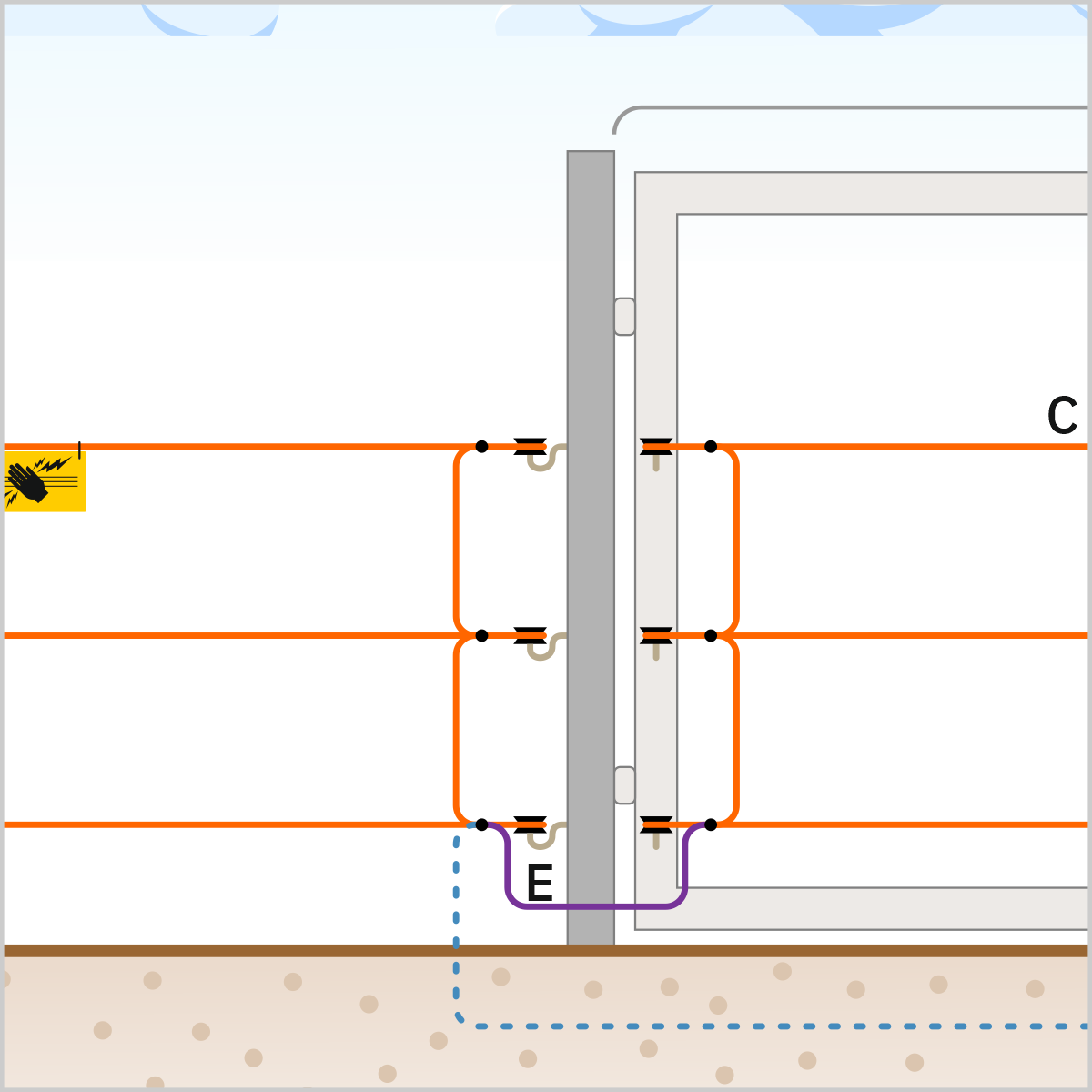

В общия случай прохода се състои от следните елементи:

A - Голяма порта.

B - Врата.

C - Проводник за електрическа ограда.

D - Връзки. Те гарантират, че всички проводници са под напрежение. Използвайте проводник за ограда.

E - Връзка между елементите на портата. Използвайте гъвкав кабел за високо напрежение. Инсталирайте в отворено положение на портата, за да гарантирате правилната дължина. Продуктов код: 0176.

F - Подземен кабел за високо напрежение с дебела изолация (за да се предотвратят загуби на импулсна енергия). Ако електрическата ограда не образува затворена верига в други части, подземната връзка е задължителна. Код на продукта: 0111.

G - Ъглов изолатор. За метални конструкции - с метрична резба, код на продукта: 0165. За дървени конструкции - изолатор с винт за дърво , код на продукта: 0106.

H - Конектори, код на продукта: 0109 за шнур 2-4 мм, 0119 за въже 4-6 мм.

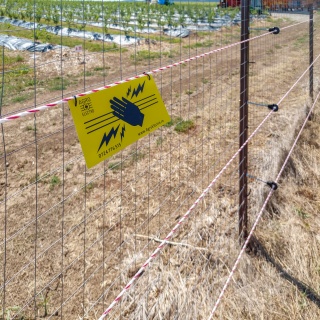

I - Предупредителна табела, код на продукта: 0067. Монтирайте няколко предупредителни табели върху проводниците, за да предотвратите нежелани токови удари на хора.

Този дизайн е най-подходящ от гледна точка на употреба (въпреки че е малко по-скъп и труден за изпълнение). Цялата електрическа система се движи заедно с физическата врата, така че честите преминавания не са проблем.

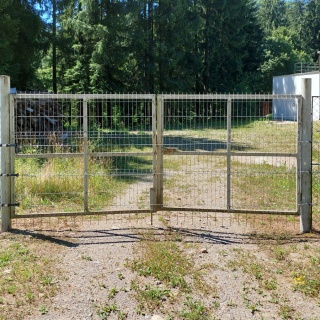

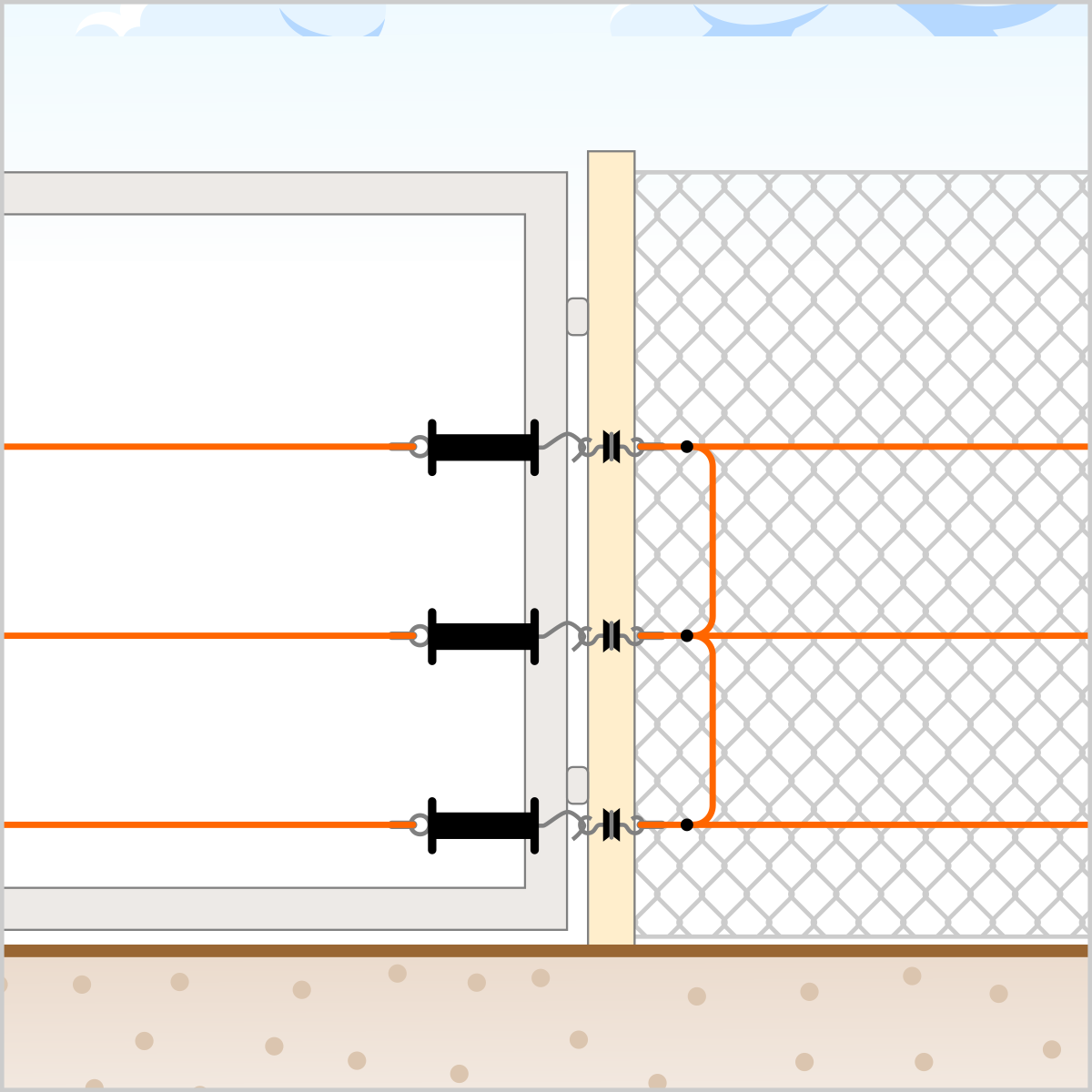

PПаралелна врата

Вратата на електрическата ограда може да бъде конструирана по-просто, дори успоредно на физическата врата, при условие че физическата врата не докосва случайно проводниците.

Тази конструкция е по-опростена, но е подходяща само за портали/врати, които се използват рядко, тъй като процедурата по отваряне и затваряне отнема повече време, а ако електрическата ограда извън портала не образува затворен кръг, отварянето на портала прекъсва електрозахранването в част от оградата.

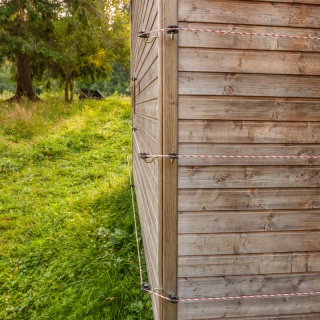

2. Защита на сгради с електрическа ограда

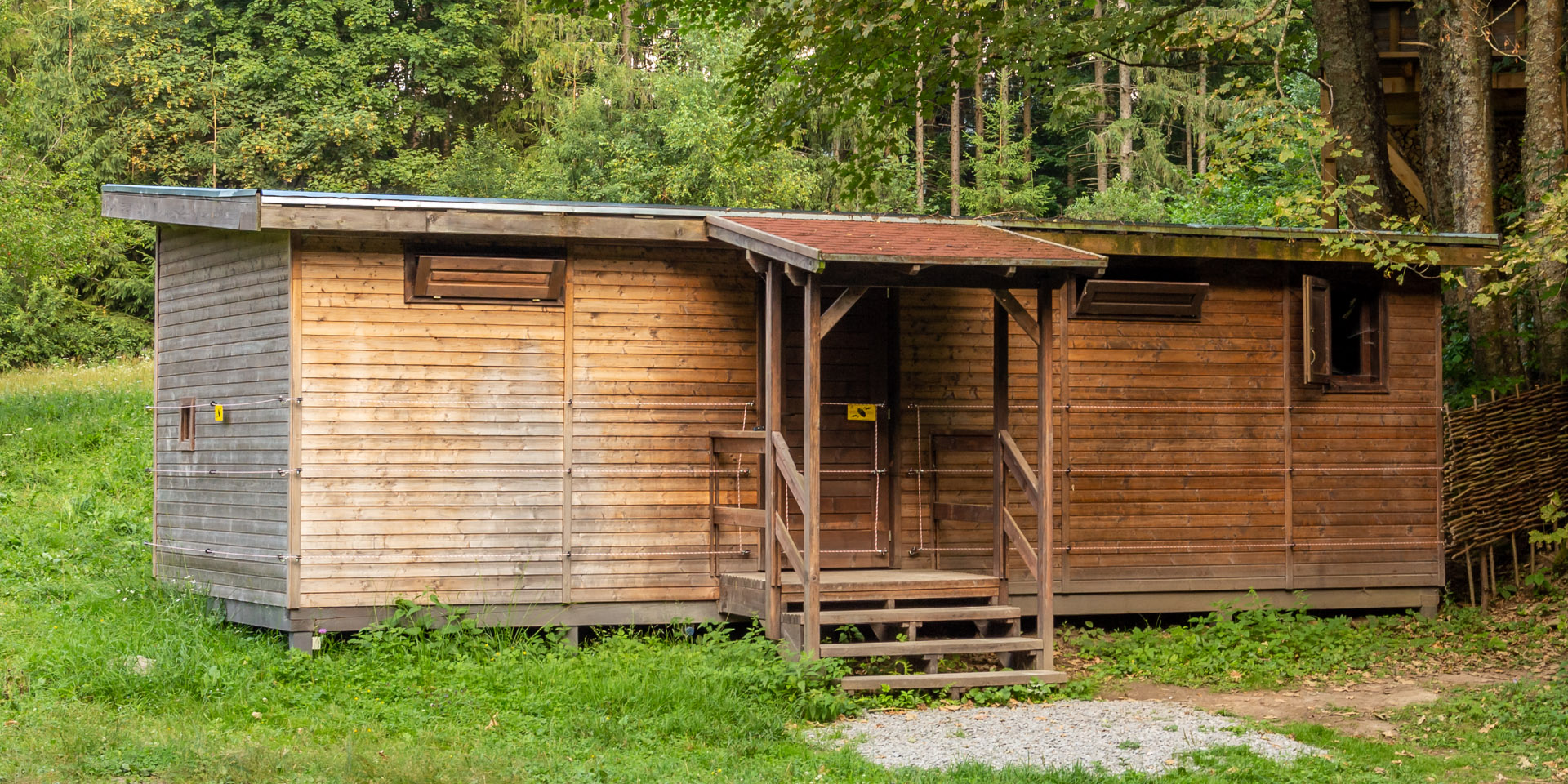

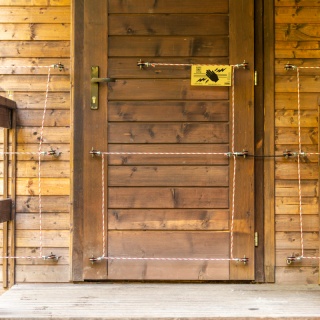

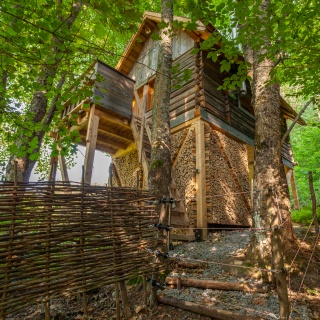

Система за електрическа ограда може да бъде инсталирана по стените и вратите на сграда, за да я предпази от нападения на диви животни. Електрическите проводници по вратите образуват отделни структури. Тези структури са свързани помежду си с гъвкав кабел за високо напрежение.

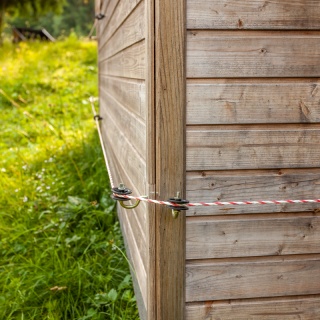

Обикновено стените на сградите са прави, така че не е необходимо да се използват дълги изолатори. Използвайте изолатори с винтове за дърво – в случай на дървени стени, изолаторът може да се завие директно, а в случай на тухлени, бетонни и др. стени, изолаторът трябва да се монтира с дюбел.
