Преди да започнете да изграждате Вашата електрическа ограда, препоръчително е да я проектирате на хартия на място. Това ще Ви помогне да създадете списък с необходимите материали. Ще преминете през следните стъпки:
Изчислете или измерете периметъра на площта, която ще бъде оградена. Моля, имайте предвид: в зависимост от формата на площта, дължината на периметъра може да варира значително!
Проучете параметрите на оградата, която ще бъде построена, в зависимост от вида на животните, за да определите броя на стълбовете, разстоянието между тях, типа на телта и броя на редовете тел. Същевременно, якостта на опън на телта също трябва да бъде избрана според животното: стойност под 100 кг е подходяща за домашни животни, а за диви животни трябва да се избере стойност над 100 кг.
Изчислете необходимата дължина на телта. Тук вземете предвид периметъра на терена и броя на редовете тел.
Определете подходящото електрическо съпротивление на телта. Този параметър е важен за огради с дължина над 1 км, защото ако изберете по-евтина тел с по-високо електрическо съпротивление, отдалечените части на оградата няма да имат достатъчно напрежение, за да функционират правилно!
Изберете подходящия енергизатор за електропастир в зависимост от дължината на оградата и вида на животните. Основният параметър на устройството е съхранената енергия, която се измерва в джаули. За къси огради и малки животни е достатъчно устройство с 2 джаула, но за дълги огради и големи животни или животни с дълга козина ще ви е необходимо по-мощно устройство, 4-7 джаула.
Обмислете вариантите за захранване на устройството — напрежението 12 V може да се осигури по три начина: 230/12 V мрежов адаптер, 12 V автомобилна батерия или батерия + соларна система.
Изберете местоположението на вратите. Тъй като за изграждането на вратите са необходими специални части и изолатори, вземете предвид техния брой в зависимост от типа на вратата и броя на редовете проводници.
Накрая, направете списък с необходимите части: количеството и типа на изолаторите, конекторите, предупредителните табели и дължината на подземния кабел (ако е приложимо).
Проектиране, стъпка 1 — дължина на периметъра
Основната стъпка при проектирането е изчисляването на дължината на телта. Обикновено разполагате с площта на земята, която трябва да бъде оградена, а изчисляването на периметъра може да бъде подвеждащо. Вземете предвид формата на площта или, още по-добре, направете измервания, за да определите точната дължина.

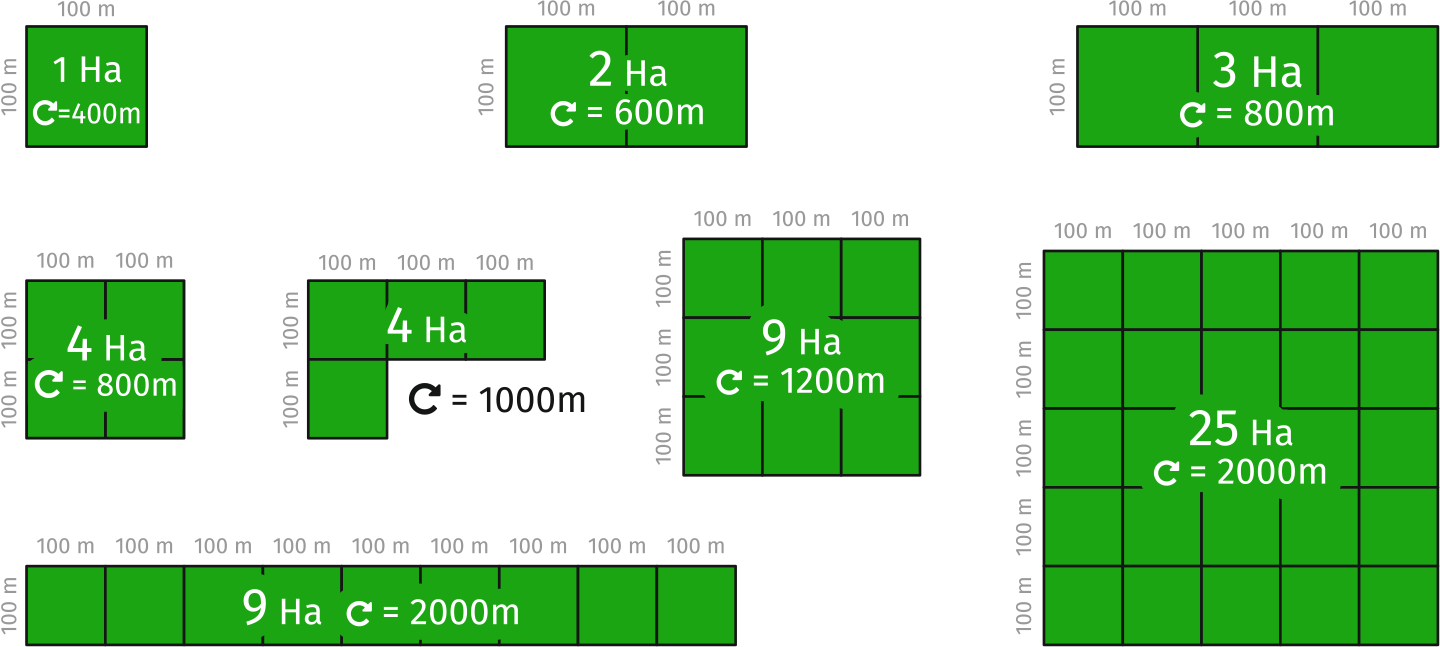

Моля, имайте предвид: формата на терена може да повлияе значително на периметъра – например, парцел от 9 хектара може да има точно същия периметър като парцел от 25 хектара.
Ето няколко примера:
Проектиране, стъпка 2 — параметри на оградата в зависимост от вида на животните
По време на тази фаза на проектиране, вземете предвид препоръчителните параметри на оградата в зависимост от вида на животните. Ако ограждате няколко вида животни, вземете предвид минималните и максималните разстояния между теловете, измерени от повърхността на земята.
Височина на оградата
Тя определя минималната височина на стълбовете. При определяне на дължината на стълбовете, вземете предвид и частта, която се забива в земята. Моля, имайте предвид: винаги изчислявайте височината на редовете от телове, започвайки от повърхността на земята.
Тип на проводника
Проводникът може да бъде от три вида: шнур, въже или лента. В случая на постоянни електрически огради може да се използва и поцинкована тел (с минимален диаметър 2,5 mm), но в този случай трябва да се има предвид лошата видимост на телта, което създава риск от инциденти.
Разстояние между колчетата (стълбовете)
Като цяло разстоянието между колчетата е 5-10 м, но тази стойност трябва да се намали в следните случаи:
Проводникът е относително тежък (например въже), така че може да провисне.
Повърхността на земята е неравна, така че долният проводник може да докосне земята или, обратно, да е прекалено висок, което позволява на животните да избягат под него.
Броят на редовете проводници и разстоянието между тях
Броят на редовете от проводници определя безопасността на оградата. Височината и разстоянията между проводниците зависят от вида на животните: те предотвратява това животните да прескачат оградата или да преминават под проводниците.
Ако видът на животните не е посочен на следващите страници, проектирайте оградата според следните принципи:
Поставете един ред на височината на холката (над плешките, където започва гърбът) на животното.
Ако животното може да прескочи тази линия, поставете 1-2 линии над границата на холката.
Ако животното може да премине под линията на холката, поставете допълнителна линия отдолу. Вземете предвид холката на малките или недоразвити животни, така че поставете допълнителни линии според техния размер.

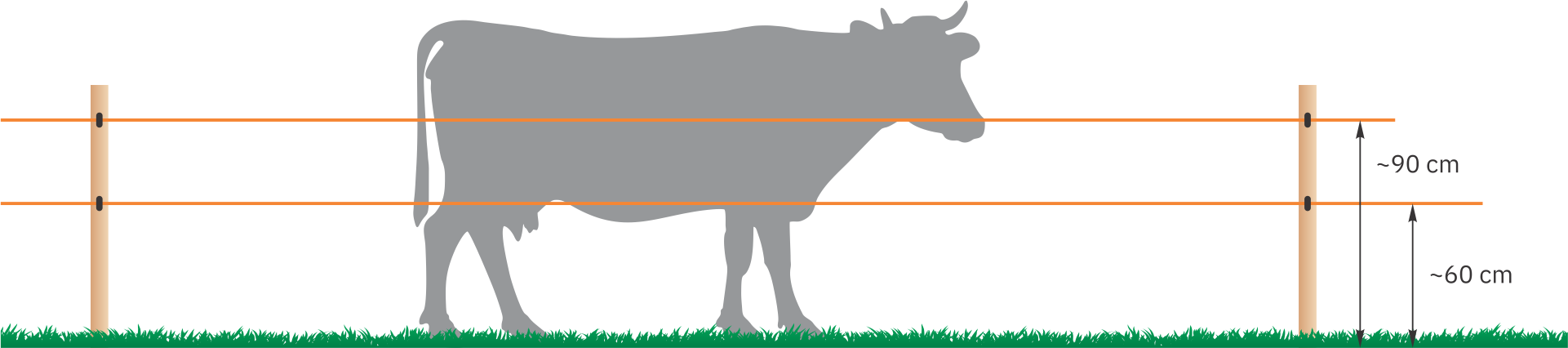

Млечни крави – шнур, или лента с минимална ширина 10 мм.

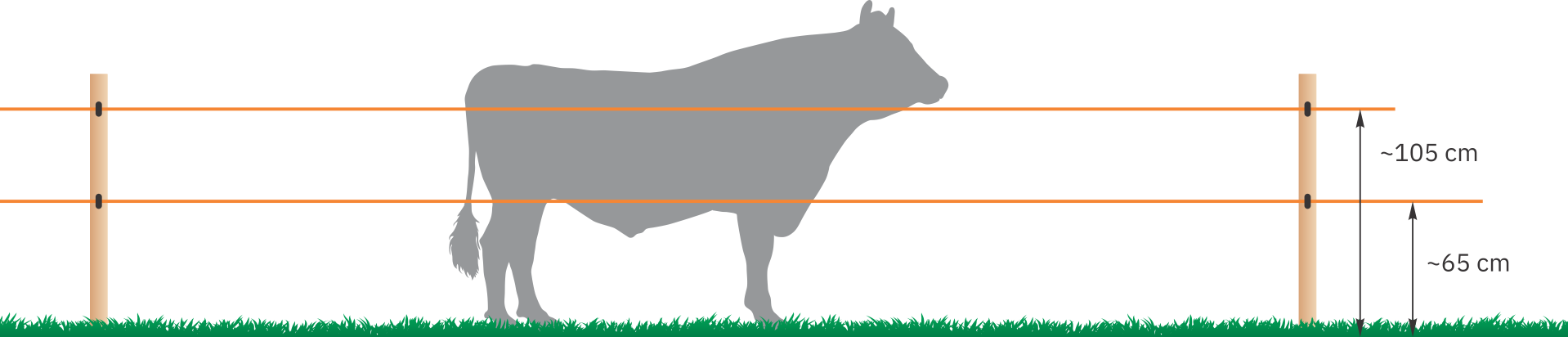

Бикове, юници – шнур, или лента с минимална ширина 10 мм.

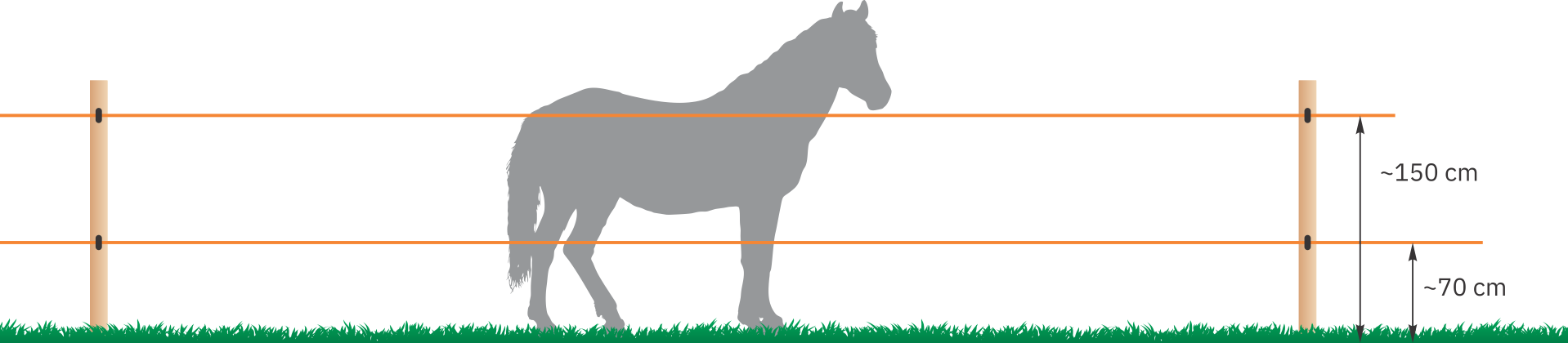

Коне – лента с минимална ширина 20 мм, или въже.

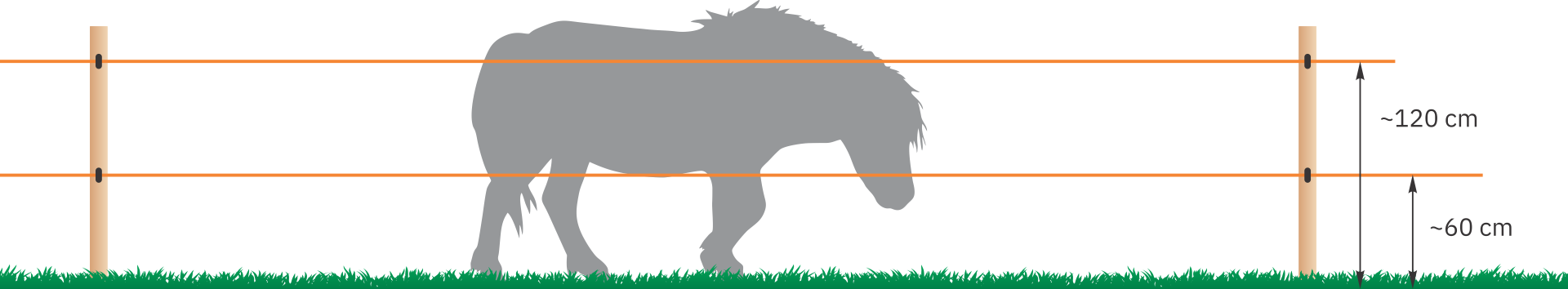

Понита (дребни коне) – въже, или лента с минимална ширина 20 мм.

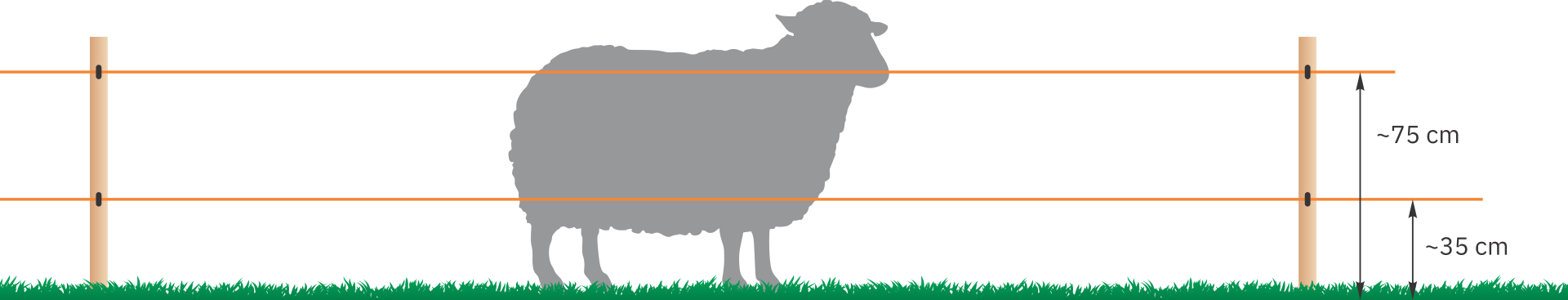

Овце – шнур.

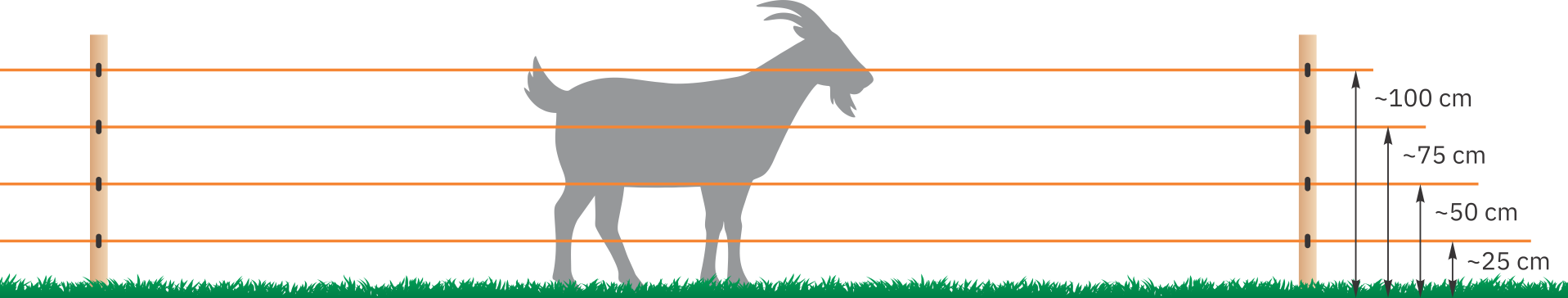

Кози – шнур.
Прасета – лента с минимална ширина 10 мм, или шнур.

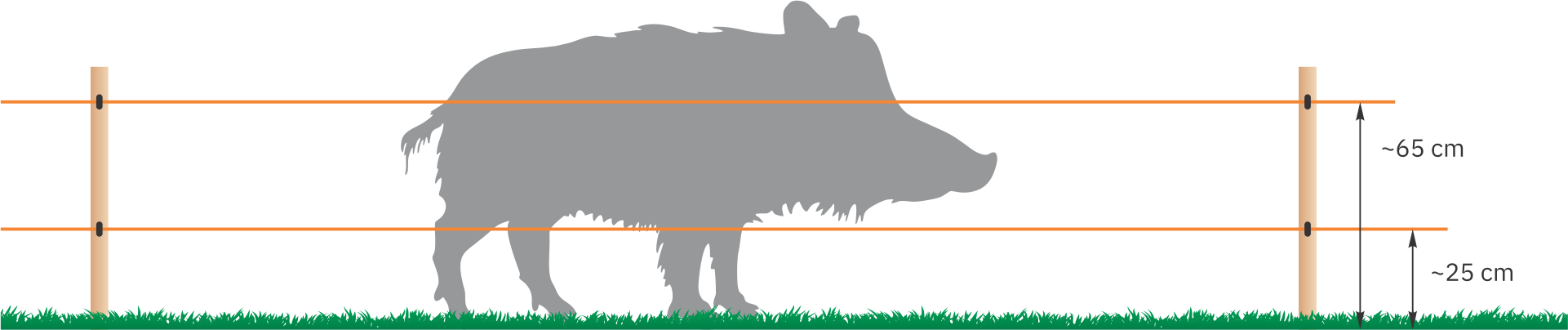

Дива свиня – шнур с якост на опън > 100 кг.

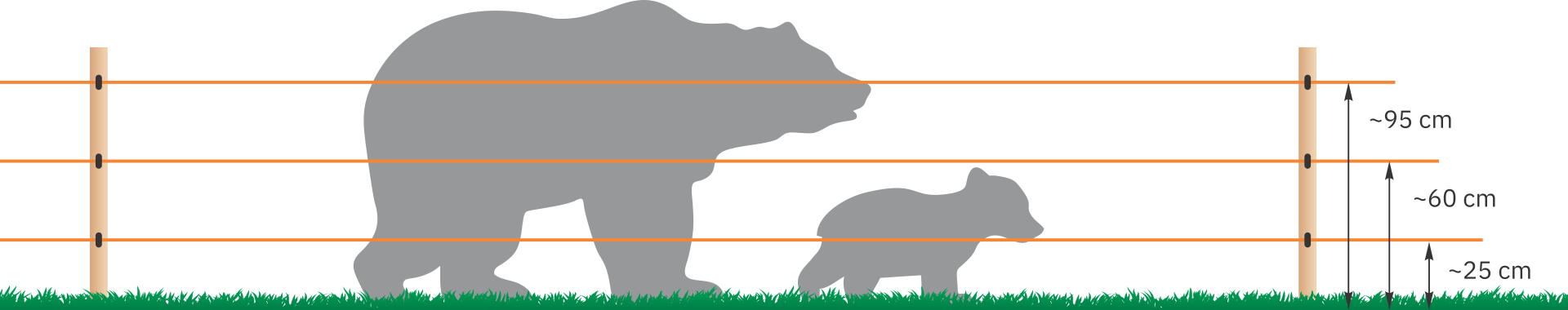

Мечки – въже.

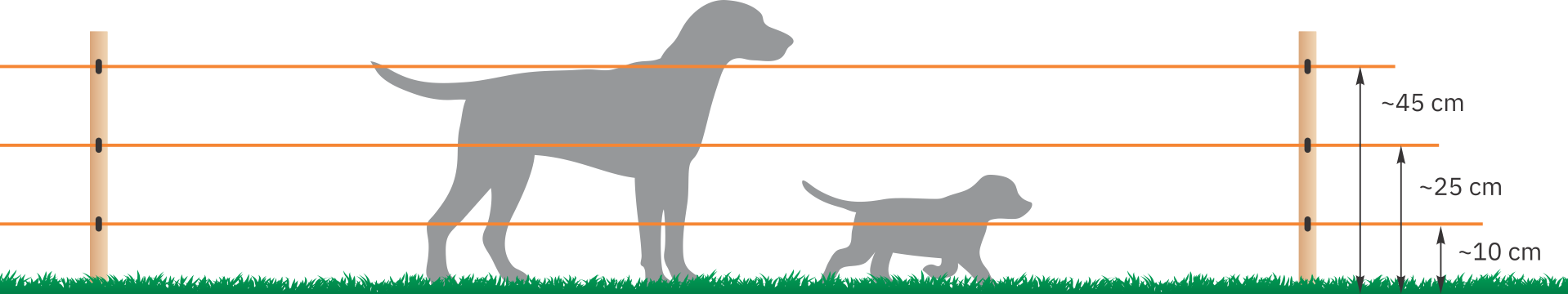

Кучета – шнур.

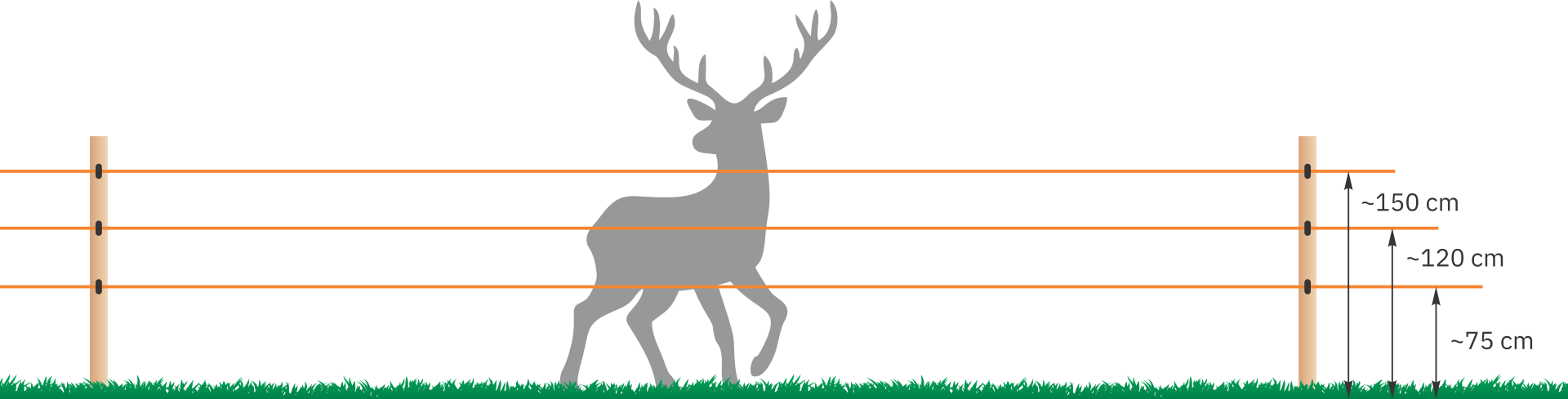

Елени – шнур с якост на опън > 100 кг. или въже.

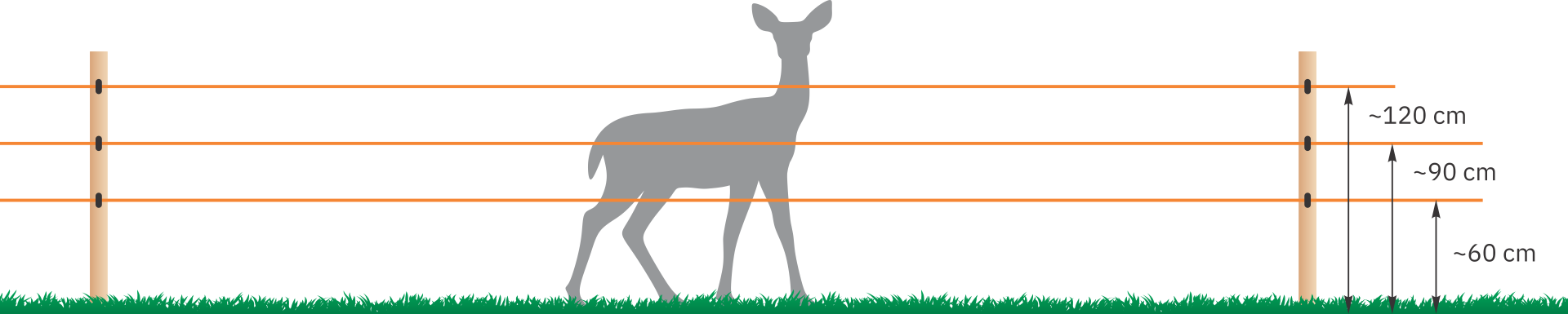

Сърни – шнур с якост на опън > 100 кг. или въже.
Проектиране, стъпка 3 — дължина на проводника
Общата дължина на проводника се изчислява, като се умножи периметърът по броя на редовете проводник. Този параметър е важен, защото ще го използвате по-късно. Действителната обща дължина на проводника ще бъде по-голяма, защото проводниците могат да се закупят на ролки с различна дължина (200 м, 250 м, 500 м, 1000 м и т.н.).
Проектиране, стъпка 4 — параметри на проводника
Тъй като на пазара се предлагат много видове шнурове, въжета или ленти, изборът на подходящия може да изглежда труден. Като прегледате точките по-долу, броят на вариантите значително намалява, след като сте определили правилно параметрите на проводника.
4.1. Тип — шнур/въже/лента/тел
Основният фактор при избора на подходящия тип проводник е, преди всичко, добрата видимост, като се вземат предвид способностите на вида животни, които се ограждат или държат на разстояние. Например, за коне лентата е по-подходяща от тънкия шнур. Същият тип тънък шнур обаче е повече от достатъчен за овце. Вторият фактор при избора на типа проводник е дълготрайността във времето. Например, въжето е най-добрият избор в дългосрочен план.
Телта се препоръчва за постоянни електрически огради, но нейният недостатък е лошата видимост. Подходящият избор е поцинкована стоманена тел с минимален диаметър 2,5 мм.
4.2. Якост на опън (на скъсване)
Тя се изразява в килограми и представлява максималната сила на опън на телта. За домашни животни е достатъчна максимална стойност от 100 кг, докато за диви животни е препоръчително да се избере по-здрава тел. Разбира се, колкото по-висока е якостта на скъсване, толкова по-сигурна е електрическата ограда. Якостта на скъсване намалява с времето — след няколко години параметрите на проводниците се влошават, така че ако правите дългосрочни планове, имайте предвид този детайл.
4.3. Електрическо съпротивление
Важен параметър на електропроводимия елемент (проводника) на оградата е електрическото съпротивление. То се изразява в Ω/м (ом на метър). Колкото по-високо е съпротивлението, толкова по-голяма е загубата на напрежение при по-големи дължини. Колкото по-ниска е стойността на Ω/м, толкова по-подходящ е проводникът за изграждане на по-дълги огради (вижте примерите по-долу). Проводникът с ниско съпротивление има стойности в интервала 0,1-1 Ω/м, проводникът със средно съпротивление 1-5 Ω/м, а проводникът с високо съпротивление 5-15 Ω/м.
Принципът на действие на електрическата ограда е поразяване с неприятни импулси с високо напрежение (6000-10000 V). Енергията, пренасяна през проводниците на електрическата ограда, намалява пропорционално на разстоянието, така че ако се използват проводници с високо съпротивление, отдалечените части на електрическата ограда могат да станат неработещи. За правилна работа проводникът трябва да има напрежение от най-малко 2000 V.
За къси електрически огради (100-200 м) може да се използва проводник с високо съпротивление ( респективно по-евтин), но за дълги огради (1 км+) трябва да се използва проводник с ниско съпротивление. Следователно електрическото съпротивление на проводника определя максималната дължина на електрическата ограда. Този параметър може да бъде намерен на етикета на проводника или онлайн на уебсайта на производителя, където се посочва като „максимална дължина на оградата“.
Примери:
С проводник от 0,4 Ω/m може да се изгради електрическа ограда с максимална дължина 10000 m.
С проводник от 7 Ω/m може да се изгради електрическа ограда с максимална дължина 500 m.
Въпреки че проводниците с високо съпротивление могат да бъдат неблагоприятни, в случая на къси огради с няколко реда проводници, падът на напрежението не е значителен, така че не е общо правило да се купуват проводници с ниско съпротивление.

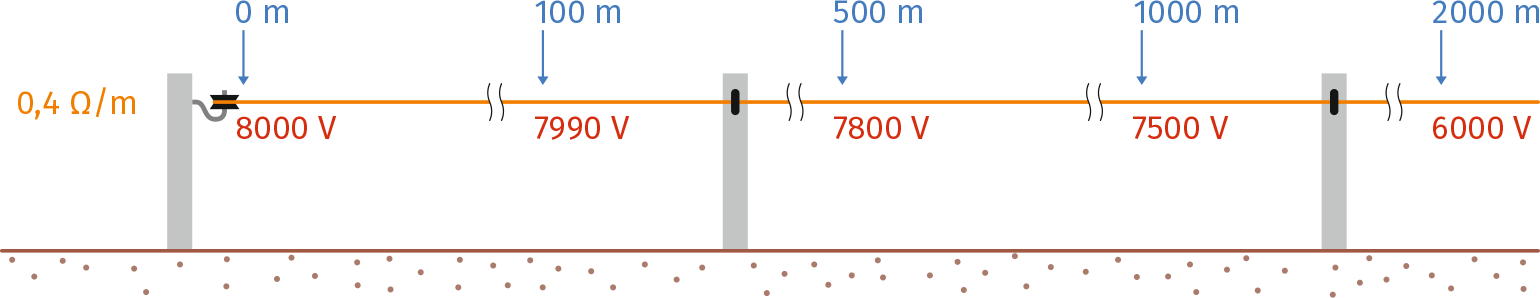

Спад на напрежението в електрическа ограда, изградена с проводник 0,4 Ω/м

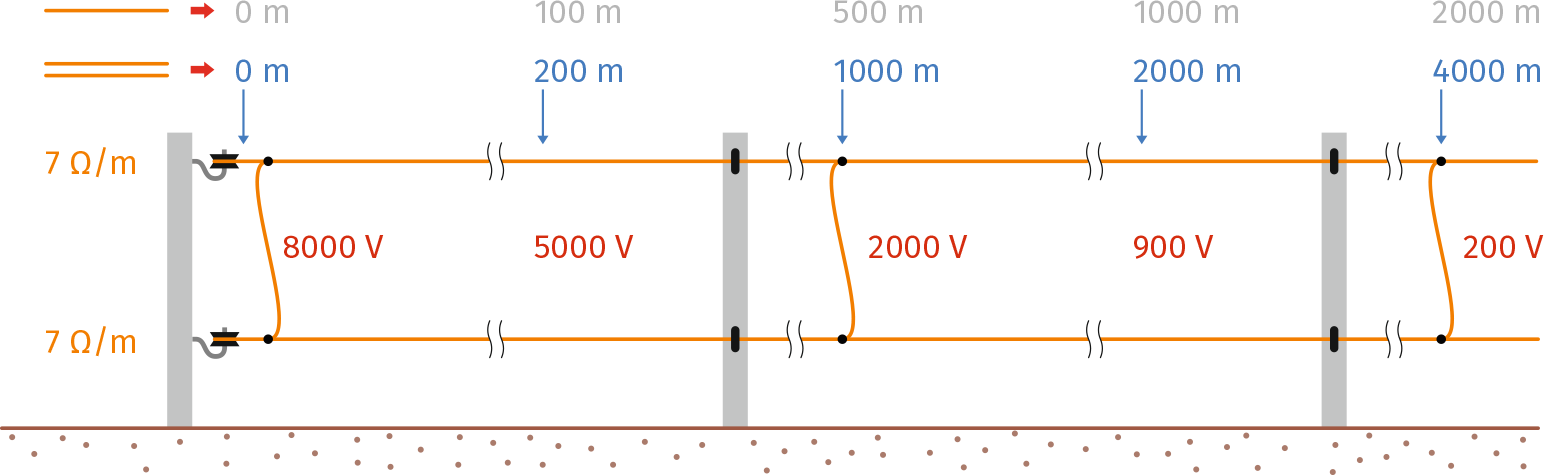

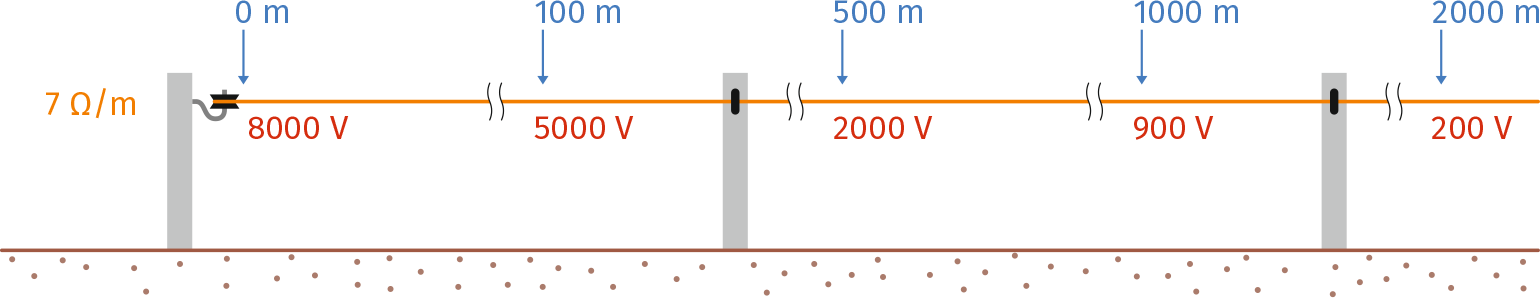

Спад на напрежението в електрическа ограда, изградена с проводник 7 Ω/m
Повече редове проводници = по-дълга ограда
От гледна точка на електрическото съпротивление е по-изгодно оградата да се състои от няколко реда проводници — максималната дължина на оградата (препоръчана от производителя) може да бъде удвоена. За да остане системата ефективна, паралелните проводници трябва да бъдат свързани помежду си на разстояния от най-малко 100 метра.
Проектиране, стъпка 5 — избор на импулсен генератор (енергизатор)
Мощността на генератора на импулси (на енергизатора за електропастир) се измерва в джаули. Устройството, което произвежда повече енергия, е подходящо за големи заграждения, за едри животни и/или животни с по-дълга козина.
Налични модели
 |
DL 3200: 3,2 джаула | Малки, средни или големи животни, максимална дължина на оградата 7.000 м. |
 |
DL 4500: 4,5 джаула | Средни или големи животни, максимална дължина на оградата 12.000 м. |
|
DL 7200: 7,2 джаула | Средни или големи животни, максимална дължина на оградата. 25.000 м. |
 |
DL 10000: 10 джаула | Средни или големи животни, максимална дължина на оградата. 35.000 м. |
Проектиране, стъпка 6 — захранване на импулсния генератор
За да захранвате импулсния генератор, ще ви е необходимо 12 V DC захранване. В зависимост от местоположението на енергизатора, имате три основни опции за захранване:
В населени райони или в близост до електрически мрежи с напрежение 230 V, захранването може да се осигури с помощта на адаптер 230/12 V.
В райони без електричество, захранването може да се осигури с помощта на 12 V автомобилен акумулатор. Напълно зареден акумулатор може да захранва устройството за приблизително една седмица. В този случай трябва да се има предвид необходимостта от периодично зареждане на акумулатора, както и възможността за захранване на системата с резервен акумулатор.
В райони без електричество, захранването може да се осигури и чрез соларна система с мощност 30 W-50 W. Тя се състои от соларен панел и регулатор на заряда (контролер). Събраната енергия се съхранява в 12 V акумулатор. Тази система може да се използва и за захранване на други нискоенергийни потребители, като LED лампи, зарядни устройства за мобилни телефони и др.

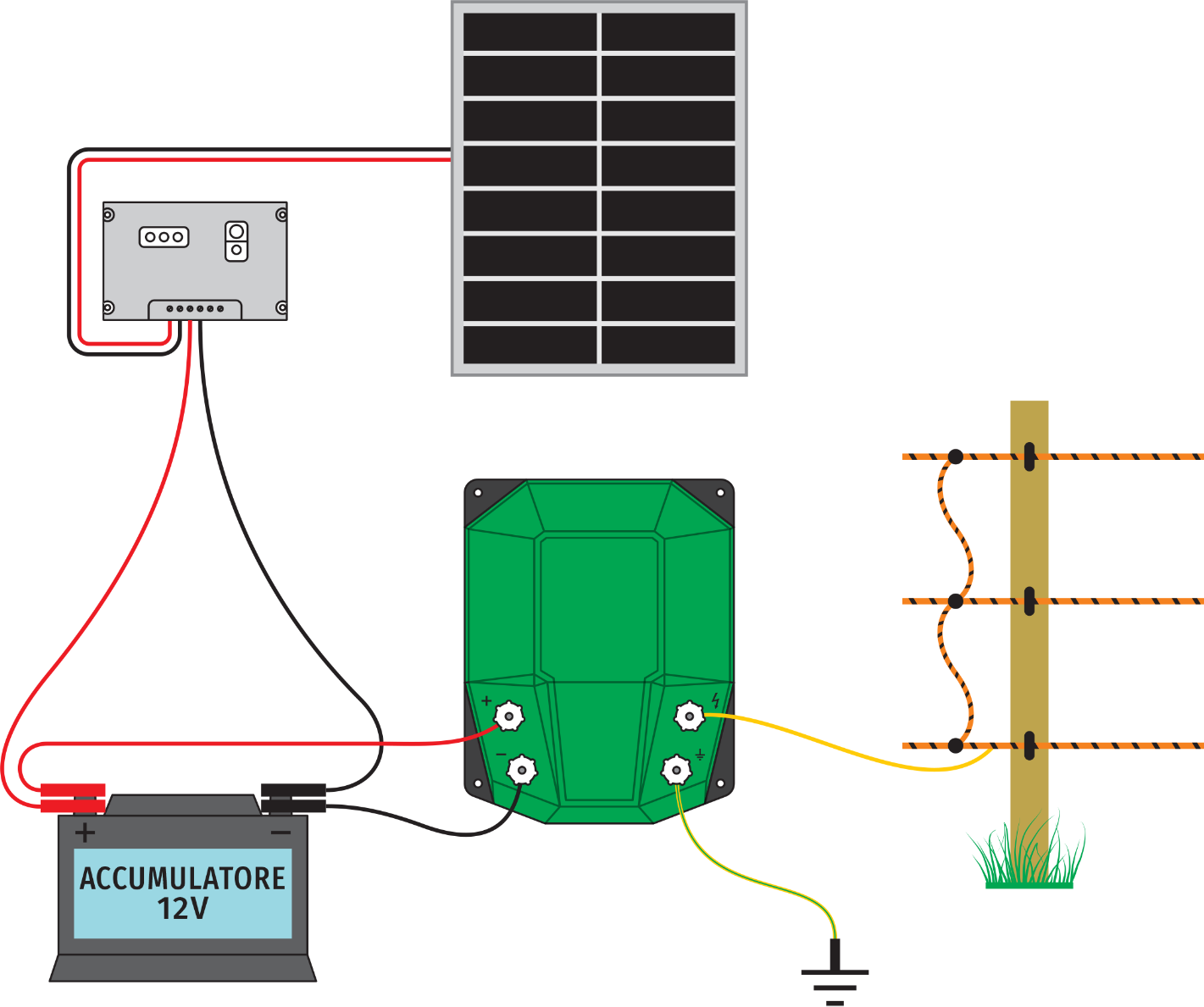

Схема на свързване при захранване със слънчева енергия
Проектиране, стъпка 7 — заземяване
Заземяването е много важен елемент от електропастира. Ето защо изборът на мястото за заземяване е от съществено значение още от етапа на планиране. Освен от метод за захранване, изборът на окончателното местоположение на енергизатора зависи и от това къде може да се създаде добро заземяване.
Заземяването се състои от едно или повече поцинковани метални колчета (пръти, шпилки, шини), забити в земята на дълбочина най-малко един метър. Най-подходяща за тази цел е метална шпилка с резба, дълга един метър. Броят на заземителните точки зависи от дължината на оградата, но също и от влажността на почвата – колкото по-дълга е оградата и колкото по-суха е почвата, толкова по-голям е броят на необходимите заземителни точки.
Проектиране, стъпка 8 — брой на коловете/колчетата, тяхната дължина
Изчислете минималната височина на стълб/колче — това е сумата от следните три измервания: частта, вкарана в земята + максималната височина на телта според вида на животното + 5...10 см допълнителна дължина в горната част. Определете приблизителното местоположение на стълбовете и техния брой:
Изберете местоположението на вратите.
Имайте предвид, че колчетата на вратите и ъгловите колчета трябва да бъдат много по-стабилни и евентуално да са изработени от по-здрав материал.
Анализирайте неравностите на повърхността на земята — колкото повече неравности, толкова по-нагъсто трябва да се поставят колчета.
Вземете предвид растителността — оградата трябва да бъде на разстояние 30-50 см от обектите на земята. В противен случай, ако ги докосва, ефективността на системата ще намалее значително. Вземете предвид и бъдещия растеж на растителността.

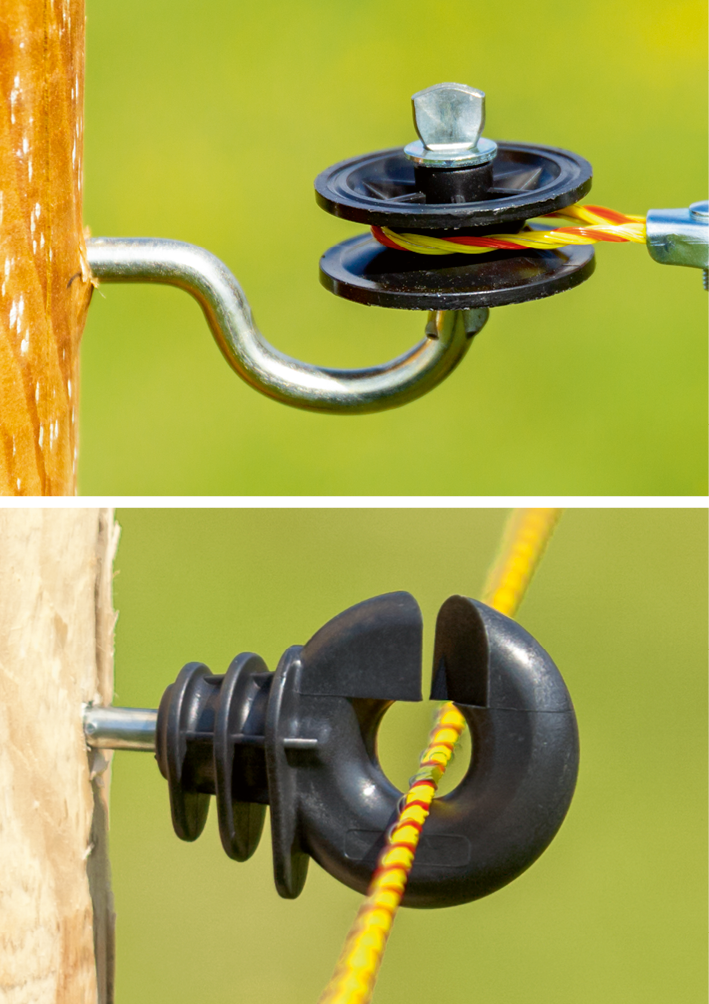

Проектиране, стъпка 9 — брой изолатори
В зависимост от предназначението им, разграничаваме следните видове: изолатори за порта, ъглови изолатори и пръстеновидни изолатори. Тъй като цената на изолаторите не е значителна, се препоръчва да закупите повече от очакваното количество. Необходимото количество от различните изолатори може да се изчисли по следния начин:
Изолатори за порта = брой порти × 2 × брой редове проводници. Препоръчваме да проучите видовете порти на страница 18.
Изолатори за ъгли/крайни огради = (брой ъгли + брой крайни точки) × брой редове проводници.
Пръстеновидни изолатори = дължина на проводника ÷ брой стълбове. Напомняне: дължина на проводника = дължина на периметъра × брой редове проводници.
Уверете се, че сте избрали подходящия тип изолатор за избрания от вас тип проводник (ш, въже, лента или тел).
Проектиране, стъпка 10 — брой конектори

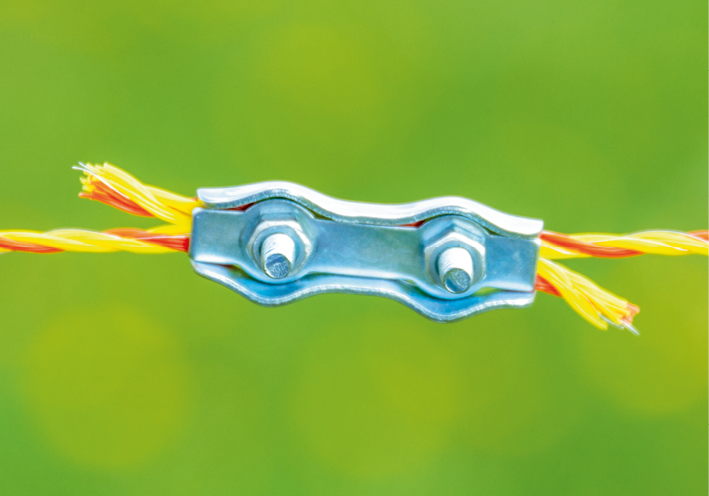

Свързването и удължаването на проводника трябва да се извършва изключително с конектори, предназначени за тази цел. Забранено е за целта да се ползват възли, тъй като това никога няма да осигури надежден електрически контакт.
Ще ви бъдат необходими конектори в следните точки:
Край на оградата (ако има такъв) — 2 конектора за всеки ред проводници (1-1 конектор за всеки край).
Свързване (междинно) на редове проводници (на разстояния от приблизително 100 м) — брой конектори = брой редове проводници × брой свързвания.
Свързване на енергизатора със самата ограда — един конектор.
Удължаване. Въпреки че броят им може да се изчисли въз основа на броя на необходимите ролки проводници, препоръчително е да закупите няколко конектора като резервни части.
Проектиране, стъпка 11 — Проектиране на врати (проходи). Видове врати
Трябва да решите какъв тип врата (проход) ще построите още по време на фазата на проектиране.
Има три основни типа: А. рядко използвана врата, B. често използвана врата и C. издръжлива врата. Следователно най-подходящият тип врата зависи от честотата на използване. Проучете видовете портали по-долу, за да съставите списък с необходимите материали. Нашият онлайн магазин продава и комплекти за врати, което опростява списъка с материали. Моля, имайте предвид: не забравяйте да умножите списъка с материали по броя на редовете проводници!
Оптималната ширина на вратата е 2-5 м. Вземете предвид ширината на автомобилите или селскостопанските машини, които трябва да преминават през нея. Когато вратата се отвори, електрическата връзка се прекъсва; ако това представлява проблем, страните на вратата могат да бъдат свързани с подземен кабел (код на продукта: 0111, 0111-1, 0176).
A. Рядко използвана врата
Конструкцията на тази врата е най-простата, състояща се от изолатор за врата, дръжка (ръкохватка) за врата и два комплекта конектори за врата. Когато вратата се отвори, проводникът на оградата ще загуби напрежение, което може да бъде недостатък.

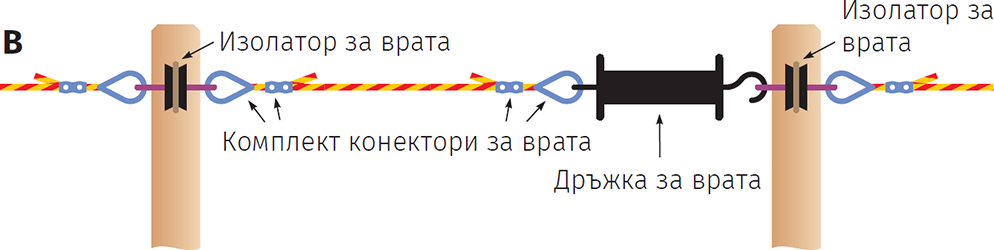

B. Често използвана врата
Състои се от дръжка за врата, два изолатора за врата и четири комплекта конектори за врата.

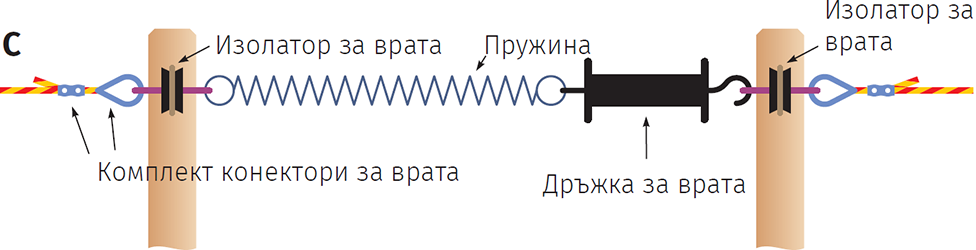

C. Издръжлива врата
Изградена е с два комплекта конектори за врата и специален комплект за врата (продуктов код: 0104, съдържа два изолатора за врата, дръжка за врата и пружина).

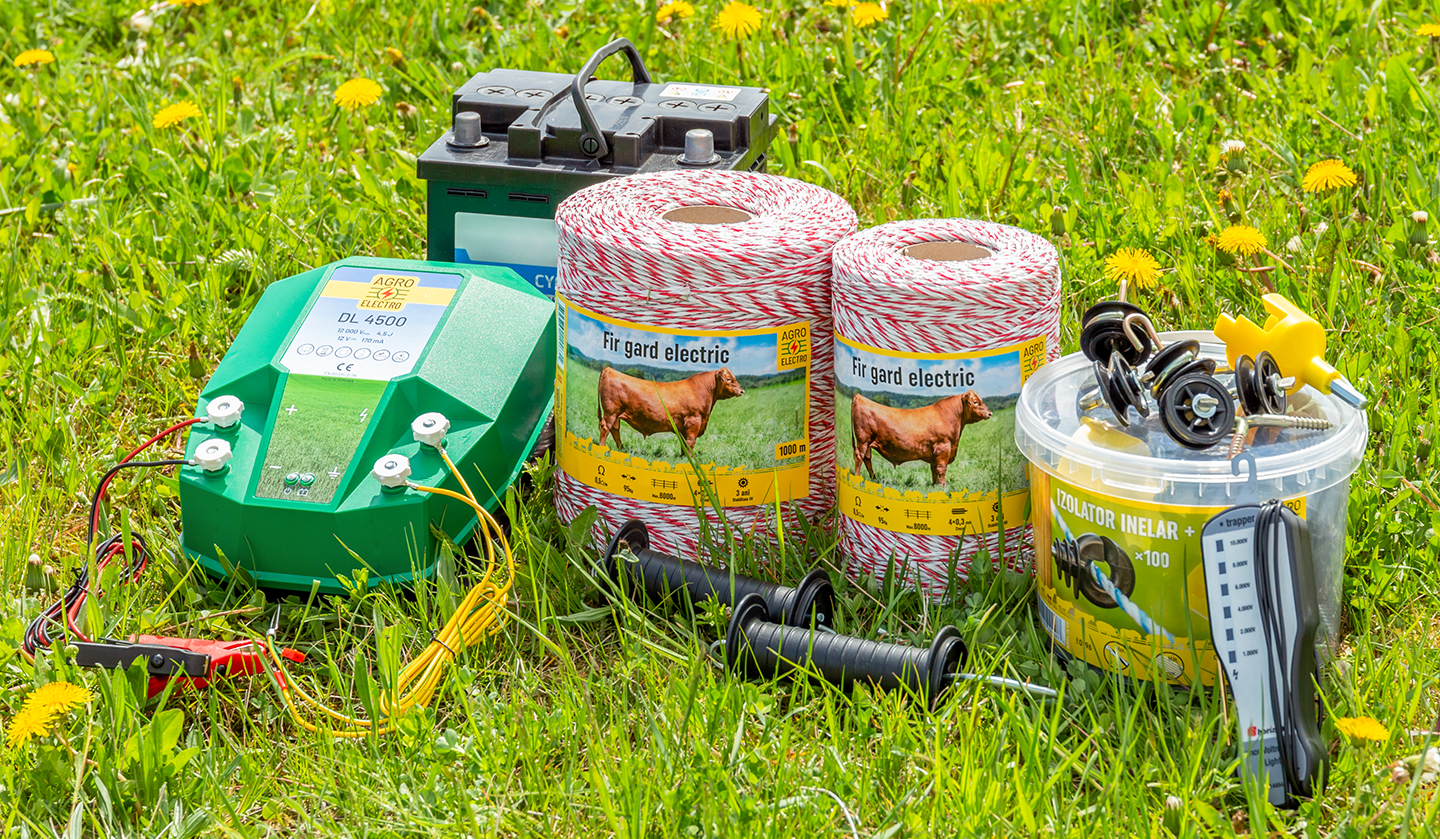

Проектиране, стъпка 12 — списък с аксесоари
Една пълна система за електропастир изисква няколко аксесоара, които трябва да вземете предвид по време на фазата на проектиране:
Високоволтов кабел
Ако генераторът на импулси (енергизаторът) не може да бъде поставен непосредствено до оградата, най-лесният начин за пренос на високоволтови импулси е чрез кабел със специална изолация. Той се нарича още подземен кабел, защото може да се инсталира под земята или по стените на сграда, много близо до предмети, които обикновено биха предизвикали късо съединение на импулсите, преминаващи през обикновен кабел (код на продукта: 0111, 0111-1, 0176).
Предупредителни табели
Всички компоненти на електрическата ограда, инсталирана по улици или обществени пътища, по които се движат хора, трябва да бъдат маркирани на интервали от 5-20 м с предупредителни знаци (cod produs: 0067).
Тестер
Тестерът е много полезен за измерване на високо напрежение или проверка на работата на енергизатора за електрическа ограда. Той е незаменим и за отстраняване на неизправности в системата, като откриване на прекъсвания или къси съединения в електрическата ограда (cod produs: 0073, 0073-1, 1074).
